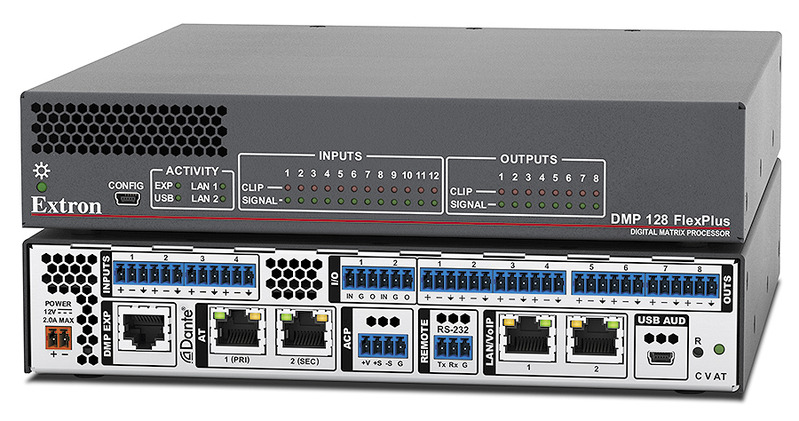

Bộ xử lý tín hiệu Extron DMP 128 Flexplus

DMP 128 FlexPlus là dòng bộ xử lý ma trận âm thanh số Dante có kích thước nửa rack, tích hợp 12 kênh FlexInput với đầy đủ DSP, bao gồm AEC, và khả năng kết nối Dante. Hệ thống cung cấp ma trận trộn lớn, giao diện âm thanh USB, tương thích analog, dễ dàng kết nối và định tuyến nhiều nguồn tín hiệu để đáp ứng các yêu cầu âm thanh số và analog đa dạng. Phiên bản V hỗ trợ tối đa 8 line VoIP, phù hợp cho các ứng dụng hội nghị cộng tác.Thiết bị sở hữu bus ACP cho bảng điều khiển âm thanh, cổng mở rộng để truyền âm thanh số hai chiều với DTP CrossPoint hoặc DMP khác, tám bộ phát file âm thanh và macro tùy chỉnh. DMP 128 FlexPlus có thể sử dụng trong phòng họp cộng tác nhỏ đến các phòng hội nghị lớn.

Công nghệ xử lý tín hiệu ProDSP

ProDSP là nền tảng DSP độc quyền của Extron, được phát triển trên bộ xử lý 64-bit hiệu năng cao nhằm đảm bảo dải động rộng và hạn chế tối đa hiện tượng méo tín hiệu. Hệ thống sử dụng bộ chuyển đổi âm thanh 24-bit chuẩn phòng thu với tần số lấy mẫu 48 kHz, giúp duy trì độ trung thực và chi tiết của âm thanh. ProDSP tích hợp đầy đủ các công cụ xử lý cần thiết như điều chỉnh mức âm lượng, kiểm soát dải động, lọc tín hiệu, tạo độ trễ, suy giảm tín hiệu, cân bằng độ lớn và khử phản hồi.

Phần mềm cấu hình DSP trực quan

Sức mạnh của ProDSP được khai thác thông qua phần mềm DSP Configurator với giao diện đồ họa thân thiện. Người dùng có thể truy cập nhanh các khối xử lý DSP như điều chỉnh gain, xử lý động, bộ lọc, delay, loudness, chống hú và trộn ma trận. Phần mềm cho phép quan sát tổng thể cấu trúc hệ thống, bao gồm các khối xử lý và tuyến tín hiệu, giúp việc thiết kế và cấu hình hệ thống trở nên nhanh chóng và chính xác.

Khả năng định tuyến linh hoạt của DMP 128

DMP 128 được trang bị 12 đầu vào micro/line dạng mono, trong đó có 8 đầu vào hỗ trợ nguồn phantom. Các tín hiệu đầu vào có thể được trộn và phân phối tới 8 bus đầu ra khác nhau nhằm tạo các vùng âm thanh độc lập. Ngoài ra, hệ thống còn hỗ trợ 8 bus “ảo” cho phép gom nhóm các tín hiệu đầu vào để xử lý chung trước khi đưa ra bus đầu ra. Tín hiệu có thể được định tuyến trực tiếp, bỏ qua xử lý hoặc không qua bộ trộn tự động nếu cần. Cấu trúc định tuyến mở giúp đáp ứng linh hoạt nhiều yêu cầu ứng dụng khác nhau.

Mở rộng định tuyến giữa hai bộ DMP 128

Cổng mở rộng cho phép liên kết hai thiết bị DMP 128 thông qua một sợi cáp CAT6 có chống nhiễu. Khi kết nối, hệ thống có thể trao đổi tổng cộng 16 bus đầu vào và 16 bus đầu ra, bao gồm 8 bản phối ma trận và 8 bus ảo. Tất cả các bus đều truyền tải tín hiệu âm thanh số độ phân giải 24-bit/48 kHz. Tính năng này cho phép mở rộng I/O lên đến 16×16, hỗ trợ xây dựng các cấu hình âm thanh phức tạp. Cổng mở rộng cũng tương thích với các bộ chuyển mạch Extron DTP CrossPoint®, giúp mở rộng đầu vào âm thanh, hỗ trợ trộn tự động, khử vọng AEC (trên các mẫu DMP 128 C) và giao tiếp điện thoại analog POTS (trên các mẫu DMP 128 C P).

Bộ trộn micro tự động

DMP 128 tích hợp bộ trộn tự động hỗ trợ tối đa 8 nhóm micro với hai chế độ: cổng (gating) và chia sẻ độ lợi (gain sharing). Các thông số như ngưỡng kích hoạt, mức suy giảm và thời gian đáp ứng có thể tùy chỉnh riêng cho từng kênh, giúp giảm hiện tượng “ngắt tiếng” thường gặp. Khi số lượng micro mở tăng lên, hệ thống tự động điều chỉnh giảm gain tổng để hạn chế biến động mức âm và giảm nguy cơ phản hồi. Chế độ chia sẻ độ lợi cho phép tất cả micro cùng hoạt động, mang lại bản phối tự nhiên hơn. Các bus mở rộng cũng có thể được gán trực tiếp vào nhóm trộn tự động.

Công nghệ khử tiếng vọng âm thanh (AEC)

Các phiên bản DMP 128 C và DMP 128 CP được tích hợp công nghệ AEC của Extron, chuyên dùng cho hệ thống hội nghị. Mỗi thiết bị cung cấp 8 kênh AEC độc lập hiệu suất cao cùng khả năng giảm nhiễu tùy chọn. Thuật toán AEC được tối ưu để hoạt động ổn định trong các tình huống phức tạp như nói đồng thời hai đầu cầu hoặc sử dụng micro không dây gần loa. Công nghệ này giúp hội tụ nhanh bộ khử vọng, đảm bảo âm thanh rõ ràng và tự nhiên.

Phần mềm DSP Configurator hỗ trợ cấu hình AEC trực quan, hiển thị các thông số đo theo thời gian thực như ERL, ERLE và TER. Hệ thống cảnh báo sẽ xuất hiện khi điều kiện khử vọng không đạt mức tối ưu. Ngoài ra, người dùng có thể tinh chỉnh NLP (xử lý phi tuyến) để nâng cao hiệu quả AEC trong môi trường có nhiều phản xạ âm.

FlexInput trên các mẫu DMP 128 AT

Các cổng đầu vào 1–8 trên DMP 128 AT hỗ trợ FlexInput, cho phép chuyển đổi giữa tín hiệu mic/line cục bộ và kênh âm thanh Dante. Tính năng này giúp thiết bị xử lý trực tiếp các nguồn âm thanh từ mạng Dante như micro không dây, thiết bị gắn tường hoặc các nguồn từ xa, đồng thời vẫn áp dụng đầy đủ các chức năng DSP, bao gồm cả AEC.

Mạng âm thanh Dante

DMP 128 AT hỗ trợ truyền tải âm thanh qua mạng Dante, cho phép mở rộng hệ thống trên hạ tầng mạng LAN tiêu chuẩn. Mỗi thiết bị có thể phát 24 kênh và nhận tối đa 56 kênh âm thanh số. Bộ chuyển mạch Gigabit 4 cổng tích hợp giúp kết nối trực tiếp nhiều bộ DMP 128 AT cũng như các bộ mở rộng AXP 50 C AT và AXP 64 C AT, tạo nên các ma trận âm thanh lớn với chi phí tối ưu. Thiết bị cũng hỗ trợ cấu hình mạng Dante chính và dự phòng.

Việc cấu hình mạng Dante yêu cầu sử dụng phần mềm Dante Controller song song với DSP Configurator. Dante Controller cho phép gán kênh Dante tới các FlexInput của DMP 128 AT, từ đó xử lý và phân phối âm thanh ra các đầu ra vật lý cho hệ thống âm thanh cục bộ.

Khả năng thoại analog POTS

Các phiên bản DMP 128 C P và DMP 128 C P AT hỗ trợ kết nối và thực hiện cuộc gọi điện thoại analog trong các hệ thống hội nghị từ xa. Thiết bị được trang bị hai cổng RJ-11, cho phép kết nối đồng thời với đường dây điện thoại POTS và tay nghe điện thoại.

Các mẫu DMP 128 P có thể hoạt động trên mạng PSTN (mạng điện thoại chuyển mạch công cộng) cũng như trong hệ thống PBX (tổng đài nội bộ), đồng thời tuân thủ đầy đủ các tiêu chuẩn kỹ thuật của Hoa Kỳ và quốc tế. Phần mềm DSP Configurator hỗ trợ quá trình cấu hình điện thoại nhanh chóng và trực quan, tích hợp giao diện quay số tiện lợi để kiểm tra và vận hành hệ thống.

Extron khuyến nghị sử dụng các Building Blocks được cấu hình sẵn từ nhà máy cho các kênh vào và ra của tín hiệu điện thoại. Các khối cấu hình này giúp thiết lập DSP cho tín hiệu thoại đến và đi một cách nhanh chóng, đảm bảo độ rõ của giọng nói, mức nhiễu thấp và bảo vệ hệ thống trước các mức tín hiệu quá cao hoặc quá thấp.

Tùy chọn điều khiển linh hoạt

DMP 128 hỗ trợ nhiều phương thức điều khiển và cấu hình, bao gồm RS-232, Ethernet và USB, giúp dễ dàng tích hợp vào các hệ thống điều khiển trung tâm. Ngoài ra, thiết bị còn được trang bị các cổng I/O số, cho phép kích hoạt các sự kiện bên ngoài như bật micro, tắt tiếng hoặc điều khiển trạng thái hệ thống theo yêu cầu ứng dụng.

Tính năng của DMP 128 FlexPlus

• Hai model với tổng 60 ngõ vào, 32 ngõ ra – DMP 128 FlexPlus hỗ trợ định tuyến và quản lý tín hiệu cho nhiều hệ thống âm thanh:
  • Ngõ vào: 48 kỹ thuật số qua Dante hoặc bus mở rộng, 4 analog cân bằng/không cân bằng mic/line, 8 Aux cho USB hoặc VoIP
  • Ngõ ra: 16 kỹ thuật số qua Dante hoặc bus mở rộng, 8 analog cân bằng/không cân bằng line, 8 Aux cho USB, VoIP hoặc bộ phát file audio
• Mạng âm thanh Dante 48×24 với Dante Domain Manager và hỗ trợ AES67 – Cho phép mở rộng hệ thống ma trận âm thanh qua mạng LAN dùng giao thức tiêu chuẩn. Công tắc Gigabit 2 cổng tích hợp có thể cấu hình cho mạng Dante chính và dự phòng.
• 12 kênh AEC – Acoustic Echo Cancellation – 12 kênh AEC hiệu suất cao với tùy chọn khử nhiễu. Thuật toán AEC tối ưu giúp hội thoại rõ ràng ngay cả trong những điều kiện khó như double-talk hoặc dùng micro không dây.
• Được chứng nhận cho Microsoft Teams Rooms
• Được chứng nhận cho Zoom Rooms
• Đã được xác minh với Logitech RoomMate
• Tất cả model đều có giao diện USB Audio cấu hình được – Kết nối dễ dàng với soft codec trên máy tính và nguồn phát chương trình. Cấu hình vào/ra USB có thể đặt ở các chế độ: 0x8, 2×6, 4×4, 6×2 hoặc 8×0, linh hoạt số kênh vào/ra theo từng ứng dụng.
• Model V hỗ trợ tối đa 8 line VoIP (SIP 2.0 theo RFC 3261) – DMP FlexPlus C V AT tương thích với một số hệ thống VoIP, dùng cho 1 line VoIP hoặc làm “VoIP farm” cho tối đa 8 phòng:
  • Cấu hình VoIP qua giao diện web tích hợp, tách bạch luồng công việc AV và IT
  • Gọi hội nghị nội bộ linh hoạt với xử lý âm thanh độc lập cho từng cuộc gọi – điều khiển mức âm lượng, mute, hold, hang-up trên từng line
  • Ghi log SIP ngay trên thiết bị, không cần phần mềm bắt gói tin mạng
  • Hỗ trợ codec băng hẹp và băng rộng, có ưu tiên lựa chọn
  • Hỗ trợ QoS lớp 2 và lớp 3
  • Hỗ trợ bảo mật qua TLS và SRTP
  • Hỗ trợ NAT Traversal qua STUN, TURN, ICE, giúp tích hợp trong mạng phức tạp
  • Hỗ trợ VLAN theo chuẩn 802.1Q
• Kích thước nửa rack nhỏ gọn – Tăng số lượng ngõ vào/ra và khả năng xử lý trong không gian lắp đặt hạn chế.
• FlexInput trên các ngõ vào chính – 12 ngõ vào chính có thể chọn nguồn là kênh Dante, ngõ mở rộng, hoặc 1 trong 4 ngõ mic/line, cho phép áp dụng đầy đủ các khối xử lý DSP, bao gồm AEC, cho tín hiệu Dante.
• Tùy chọn panel điều khiển âm thanh ACP Series – Kết nối trực tiếp với DMP 128 FlexPlus, cung cấp giao diện điều khiển âm thanh trực quan cho những hệ thống không cần bộ điều khiển trung tâm đầy đủ.
• Cổng I/O số cho điều khiển và phản hồi – Hai ngõ vào số và hai ngõ ra số cho phép lập trình phản ứng với các tín hiệu ngoài như kích hoạt/mute micro, gọi preset,…
• Macro – Cho phép tạo chuỗi lệnh gửi tới thiết bị nội bộ hoặc thiết bị ngoài qua LAN. Một DMP 128 FlexPlus có thể đóng vai trò giao diện trung tâm, gửi lệnh đến các thiết bị DMP, AXI AT và DTP CrossPoint khác.
• Ngõ Aux vào/ra cấu hình linh hoạt (File Player, USB Audio, VoIP – với model V) –
  • Aux có thể dùng làm bộ phát file âm thanh (audio file player) phát nội dung thu sẵn
  • USB Audio và VoIP có thể gán cho bất kỳ Aux in/out, hoạt động như send/return tín hiệu tới PC (USB) hoặc tổng đài VoIP PBX.
• Xử lý âm thanh nâng cao trên 8 ngõ analog out và 16 ngõ Dante/Expansion out – Có thể triển khai tới 24 vùng loa trên một DMP 128 FlexPlus, mỗi vùng có đầy đủ khối xử lý, phù hợp cho hệ thống mix-minus phức tạp.
• Ma trận trộn rộng trên mọi DMP 128 FlexPlus – Tất cả 12 ngõ vào chính, 8 Aux in, 48 ngõ Dante in và 16 virtual bus return có thể định tuyến độc lập tới 8 analog out, 8 Aux out, 24 Dante out và 16 virtual bus send.
• 16 vòng xử lý ảo (virtual processing loops) – Dùng một kênh ảo để áp dụng chung các khối xử lý cho nhiều ngõ vào, thuận tiện cho sub-mix và xử lý nhóm.
• Tối đa 8 bộ phát file audio – Phát các file dùng cho cân chỉnh hệ thống hoặc nội dung thiết kế sẵn. Hỗ trợ file pink noise, white noise, sine wave đi kèm, hoặc import WAV, MP3, WMA, AIFF, AAC, RAW. Các định dạng sẽ được chuyển sang 24-bit/48 kHz RAW với khoảng 20 phút lưu trữ trên bộ nhớ trong.
• Độ trễ thấp – DSP hiệu năng cao đảm bảo độ trễ rất thấp từ ngõ vào tới ngõ ra, kể cả khi nhiều kênh và nhiều khối xử lý hoạt động. Độ trễ tăng nhẹ với AEC và automixer nhưng vẫn thấp, giữ đồng bộ âm thanh với hình ảnh và tránh cảm giác “trễ tiếng” cho người nói.
• Adaptive Gain Processing – Một kênh micro được chỉ định có thể tự động ảnh hưởng mức âm lượng của một hoặc toàn bộ các ngõ vào và virtual return khác.
• Công tắc Gigabit 2 cổng tích hợp – Cho phép đấu chuỗi với các thiết bị Dante khác; có thể cấu hình chế độ dự phòng.
• Hỗ trợ xác thực 802.1X – Đáp ứng chuẩn IEEE 802.1X cho kiểm soát truy cập mạng dựa trên cổng.
• Cổng mở rộng audio số để liên kết hai bộ DSP Extron – Cổng expansion cho phép nối hai model DMP Plus bằng một sợi CAT 6 bọc chống nhiễu, tạo bus audio số hai chiều 16 kênh, 24-bit/48 kHz, mở rộng quản lý và định tuyến I/O. Tương thích với DTP CrossPoint để truyền 16×16 kênh giữa thiết bị. Kèm cáp CAT 6 dài 0,3 m.
• Automixer với 8 nhóm – Automixer có chế độ gated và gain sharing, quản lý tối đa 8 nhóm micro. Ngưỡng gate, mức giảm tín hiệu và thời gian có thể chỉnh cho từng kênh, tránh hiện tượng tiếng bị “cụt” khi micro tắt.
• Xử lý ProDSP 64-bit floating point – Đảm bảo dải động rất rộng, giữ độ trung thực tín hiệu và giảm nguy cơ clipping, giúp việc căn chỉnh gain đơn giản hơn.
• Nguồn phantom 48 V – Tùy chọn cấp nguồn 48 V cho các ngõ analog in, hỗ trợ micro condenser.
• Bộ chuyển đổi A/D, D/A 24-bit/48 kHz chuẩn phòng thu – Giữ nguyên chất lượng tín hiệu âm thanh gốc.
• Phần mềm DSP Configurator™ – Công cụ trên PC mạnh mẽ, thân thiện, dùng cho thiết lập, cấu hình tất cả khối xử lý âm thanh, định tuyến và trộn trên nền tảng ProDSP.
• Giao diện đồ họa trực quan – Hiển thị rõ toàn bộ ngõ vào/ra, khối xử lý, điểm trộn và tuyến ảo trong một cửa sổ, giúp kỹ sư nhanh chóng nắm toàn bộ cấu hình hệ thống.
• Device Manager cấu hình nhiều thiết bị DSP cùng lúc – Cho phép chuyển đổi nhanh giữa các giao diện đồ họa của từng thiết bị, nhóm chúng theo phòng hoặc tòa nhà, và lưu cấu hình cho nhiều thiết bị vào một file.
• Sao chép/ dán khối xử lý – Rút ngắn thời gian thiết kế và setup khi có thể copy nhanh tham số giữa các khối xử lý hoặc nhóm khối tương tự.
• Building Blocks cho thiết lập kênh xử lý – Bộ mẫu tham số được tối ưu cho từng loại nguồn (ví dụ micro) với sẵn mức, lọc, dynamics,… Người dùng có thể tự tạo và lưu Building Blocks riêng cho từng đường, giúp chuẩn hóa và rút gọn công việc thiết kế.
• Hai chế độ Live và Emulate, hỗ trợ lưu file cấu hình
  • Live: kết nối trực tiếp tới DMP 128 FlexPlus, chỉnh tham số và nghe/quan sát tức thời, không cần compile–upload mỗi lần
  • Emulate: cấu hình offline rồi upload sau. Có thể sao lưu cấu hình hiện tại thành file để lưu trữ.
• 32 preset cho DSP Configurator – Lưu mọi tham số xử lý, mức và định tuyến thành preset, cho toàn bộ hệ thống hoặc cho một nhóm ngõ vào, ngõ ra, điểm trộn và khối DSP tùy chọn.
• Thiết kế triple matrix – Gồm ma trận output, ma trận virtual và ma trận expansion, cho phép định tuyến/mix linh hoạt:
  • Ma trận output: trộn bất kỳ ngõ vào nào tới bất kỳ ngõ ra nào
  • Ma trận virtual: đưa ngõ vào qua 8 bus ảo để xử lý nhóm rồi trả về ma trận output
  • Ma trận expansion: định tuyến giữa DMP 128 FlexPlus với thiết bị DMP khác hoặc DTP CrossPoint, đồng thời kết nối với mạng Dante.
• Group controls – Gom các điều khiển gain hoặc mute thành nhóm để điều khiển bằng một fader hoặc nút mute duy nhất. Có thể thêm lọc loudness, Bass, Treble vào group, với tối đa 128 thành viên mỗi nhóm và 64 group leader.
• Giới hạn phần mềm cho dải điều chỉnh group – Giới hạn min/max của group để tránh người vận hành chỉnh quá lớn/nhỏ khi dùng núm volume ngoài. Điều chỉnh nhanh ngay trong màn hình Group Controls.
• SpeedNav™ – điều khiển bằng bàn phím – Cho phép thao tác toàn bộ phần mềm DSP Configurator chỉ bằng bàn phím, tăng tốc setup khi làm việc onsite với laptop.
• LED báo tín hiệu và clipping trên mặt trước – Mỗi ngõ vào và ngõ ra chính đều có LED hiển thị tình trạng tín hiệu; LED riêng cảnh báo khi có clipping.
• Cổng USB cấu hình ở mặt trước – Giúp kết nối cấu hình dễ dàng, không cần thao tác phía sau thiết bị.
• Giám sát và điều khiển qua Ethernet – Hỗ trợ quản lý chủ động qua LAN, WAN hoặc Internet với giao thức TCP/IP tiêu chuẩn, phù hợp môi trường AV chuyên nghiệp.
• Nguồn ngoài Extron Everlast™ đi kèm (mã thay thế #70-1259-01) – Tương thích nguồn toàn cầu, độ tin cậy cao, tiêu thụ điện thấp. Dùng được với bộ gá ZipClip 100 và ZipClip 200.
• Nguồn Everlast bảo hành 7 năm (phần cứng và công)
• Có phiên bản tuân thủ TAA – Liên hệ đại diện Extron địa phương khi cần model đáp ứng quy định TAA.

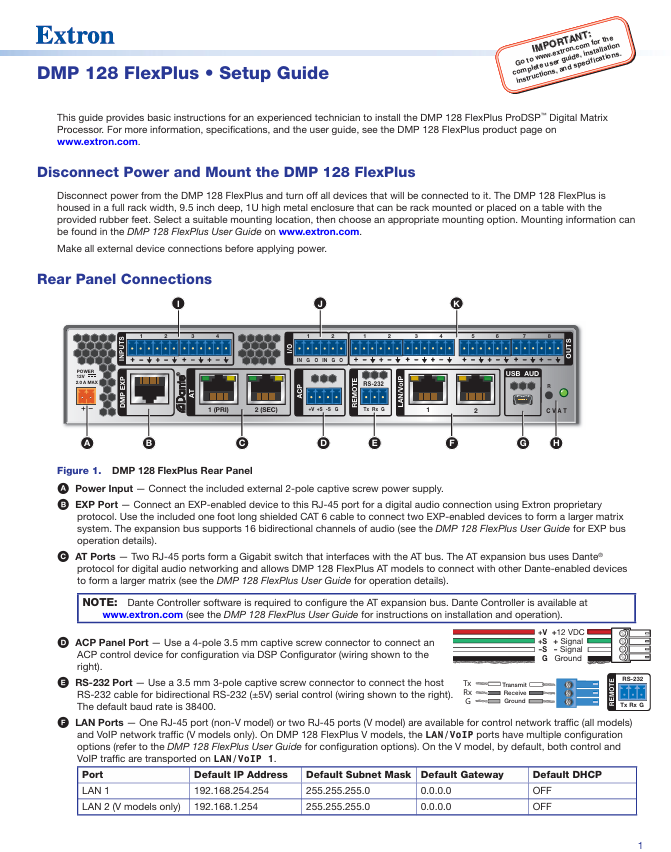

Bố trí và sơ đồ kết nối DMP 128 FlexPlus

Ứng dụng của bộ xử lý tín hiệu DMP 128 FlexPlus

• Phòng họp doanh nghiệp, trung tâm hội nghị hoặc không gian họp trực tuyến.
• Trường học, trung tâm đào tạo hoặc hội trường giảng dạy chuyên nghiệp.
• Trạm điều khiển, phòng kỹ thuật, studio thu âm hoặc truyền hình.
• Hệ thống âm thanh đa vùng trong khách sạn, trung tâm thương mại, hoặc khu triển lãm.
