Sơ đồ đấu nối hệ thống âm thanh chuẩn kỹ thuật và hướng dẫn lắp đặt chi tiết

Sơ đồ đấu nối hệ thống âm thanh giúp thể hiện rõ đường đi của tín hiệu từ nguồn phát, micro, mixer, bộ xử lý, cục đẩy công suất đến loa. Lợi thế của việc có sơ đồ trước khi thi công là giảm nhầm cổng kết nối, hạn chế nhiễu tín hiệu và giúp cân chỉnh hệ thống nhanh hơn. Với kinh nghiệm triển khai nhiều cấu hình âm thanh thực tế, SAVIAUDIO xây dựng nội dung này nhằm giúp người dùng hiểu đúng nguyên lý, biết cách kiểm tra thiết bị và lựa chọn phương án đấu nối phù hợp cho từng không gian.

Sơ đồ đấu nối hệ thống âm thanh là gì?

Sơ đồ đấu nối hệ thống âm thanh là bản mô tả cách các thiết bị âm thanh được liên kết với nhau theo đúng thứ tự xử lý tín hiệu. Thông thường, tín hiệu sẽ đi từ nguồn âm hoặc micro vào mixer, qua thiết bị xử lý như DSP, equalizer hoặc crossover, sau đó đến cục đẩy công suất và phát ra loa. Sơ đồ càng rõ ràng thì quá trình lắp đặt, kiểm tra lỗi và mở rộng hệ thống càng thuận tiện.

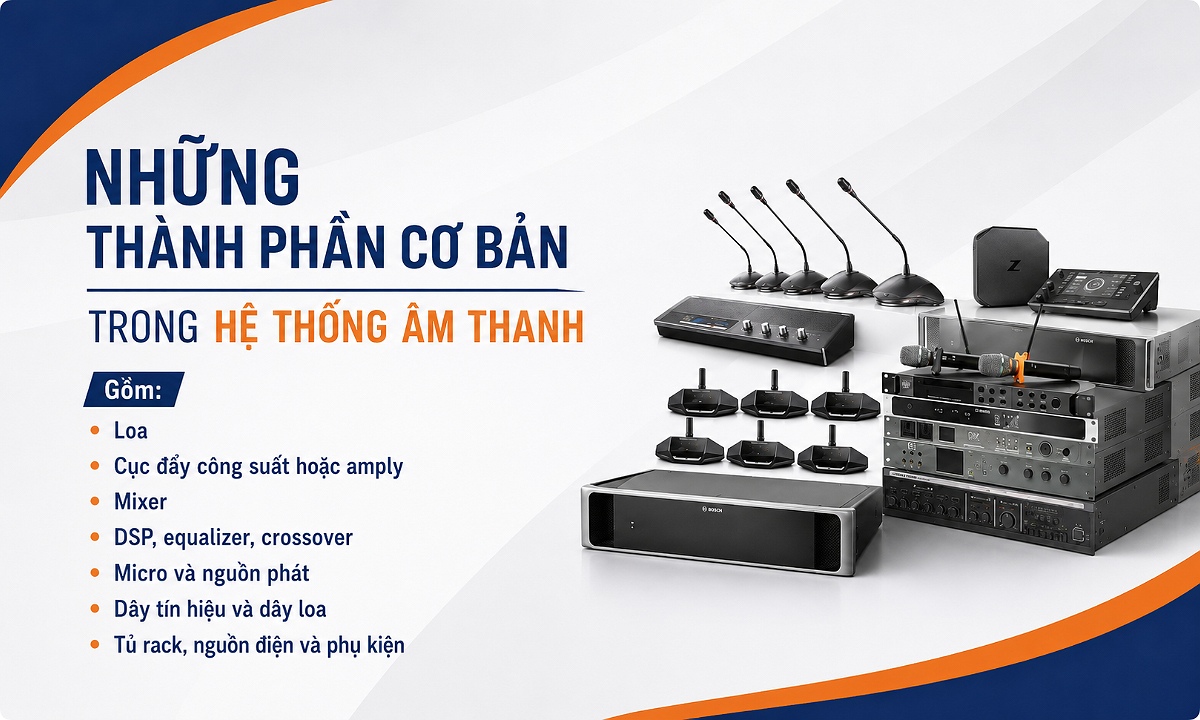

Những thành phần cơ bản trong hệ thống âm thanh

Một hệ thống âm thanh có thể đơn giản hoặc phức tạp tùy mục đích sử dụng, nhưng về cơ bản vẫn gồm các nhóm thiết bị đảm nhiệm nguồn tín hiệu, xử lý, khuếch đại và phát âm. Khi hiểu đúng vai trò từng thành phần, việc đọc sơ đồ đấu nối hệ thống âm thanh sẽ dễ dàng hơn.

• Loa: Là thiết bị cuối cùng trong chuỗi tín hiệu, có nhiệm vụ phát âm thanh ra không gian nghe. Loa có thể là loa full-range, loa sub, loa monitor, loa âm trần, loa hộp hoặc loa cột tùy nhu cầu sử dụng.
• Cục đẩy công suất hoặc amply: Nhận tín hiệu line từ mixer, DSP hoặc equalizer rồi khuếch đại đủ công suất để kéo loa thụ động. Khi chọn thiết bị khuếch đại cần chú ý công suất, trở kháng và số kênh ngõ ra.
• Mixer: Là trung tâm trộn tín hiệu từ micro, nhạc cụ, máy tính, đầu phát nhạc hoặc thiết bị không dây. Mixer giúp điều chỉnh âm lượng, âm sắc, gain, pan và gửi tín hiệu đến các thiết bị xử lý phía sau.
• DSP, equalizer, crossover: Đây là nhóm thiết bị xử lý tín hiệu, dùng để cân chỉnh tần số, chia dải loa, giới hạn tín hiệu, tạo delay và bảo vệ hệ thống trong các cấu hình chuyên nghiệp.
• Micro và nguồn phát: Bao gồm micro có dây, micro không dây, laptop, điện thoại, đầu karaoke, nhạc cụ, bộ phát nhạc nền hoặc thiết bị streaming. Mỗi nguồn phát cần dùng đúng chuẩn cổng vào để tránh méo tiếng hoặc nhiễu.
• Dây tín hiệu và dây loa: Dây XLR, TRS, RCA, 3.5mm, dây loa Speakon hoặc dây loa trần đều ảnh hưởng trực tiếp đến độ ổn định của hệ thống. Dây tín hiệu nên đi riêng với dây nguồn điện để hạn chế ù nền.
• Tủ rack, nguồn điện và phụ kiện: Gồm bộ chia nguồn, ổ cắm, aptomat, jack kết nối, hộp kỹ thuật, patch panel và phụ kiện cố định thiết bị. Nhóm này giúp hệ thống gọn gàng, dễ quản lý và an toàn hơn khi vận hành lâu dài.

Sơ đồ đấu nối hệ thống âm thanh phổ biến hiện nay

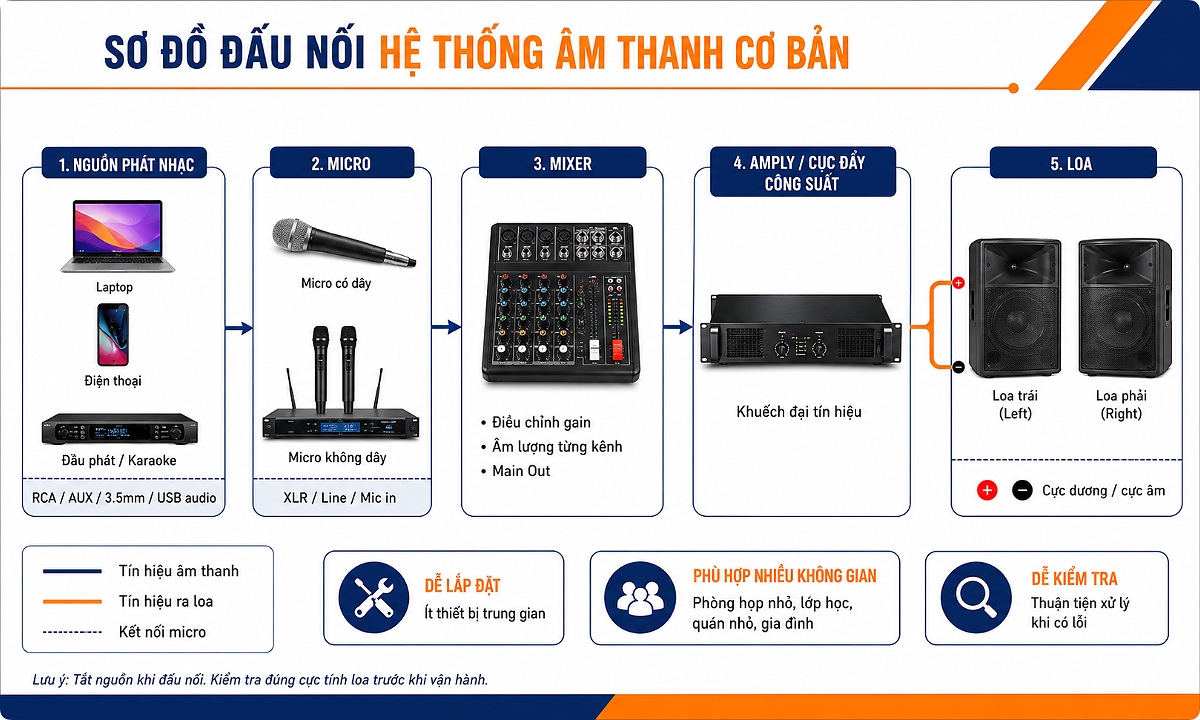

Sơ đồ đấu nối hệ thống âm thanh cơ bản

Sơ đồ cơ bản thường phù hợp cho phòng họp nhỏ, lớp học, quán nhỏ hoặc dàn âm thanh gia đình. Cấu hình này ưu tiên sự đơn giản, ít thiết bị trung gian và dễ kiểm tra khi có lỗi. Chuỗi tín hiệu thường là nguồn phát hoặc micro đi vào mixer, sau đó ra amply hoặc cục đẩy rồi đến loa.

Có thể hình dung sơ đồ đấu nối hệ thống âm thanh cơ bản theo thứ tự sau:

• Nguồn phát nhạc: Kết nối laptop, điện thoại, đầu phát hoặc đầu karaoke vào mixer bằng cổng phù hợp như RCA, AUX, 3.5mm, USB audio hoặc line input.
• Micro: Cắm micro có dây vào cổng XLR hoặc kết nối đầu thu micro không dây vào cổng line/mic trên mixer.
• Mixer: Điều chỉnh gain, âm lượng từng kênh và gửi tín hiệu main out đến amply hoặc cục đẩy công suất.
• Amply hoặc cục đẩy: Khuếch đại tín hiệu để cấp công suất cho loa, cần đấu đúng cực dương và cực âm.
• Loa: Nhận công suất từ amply/cục đẩy và phát âm thanh ra khu vực sử dụng.

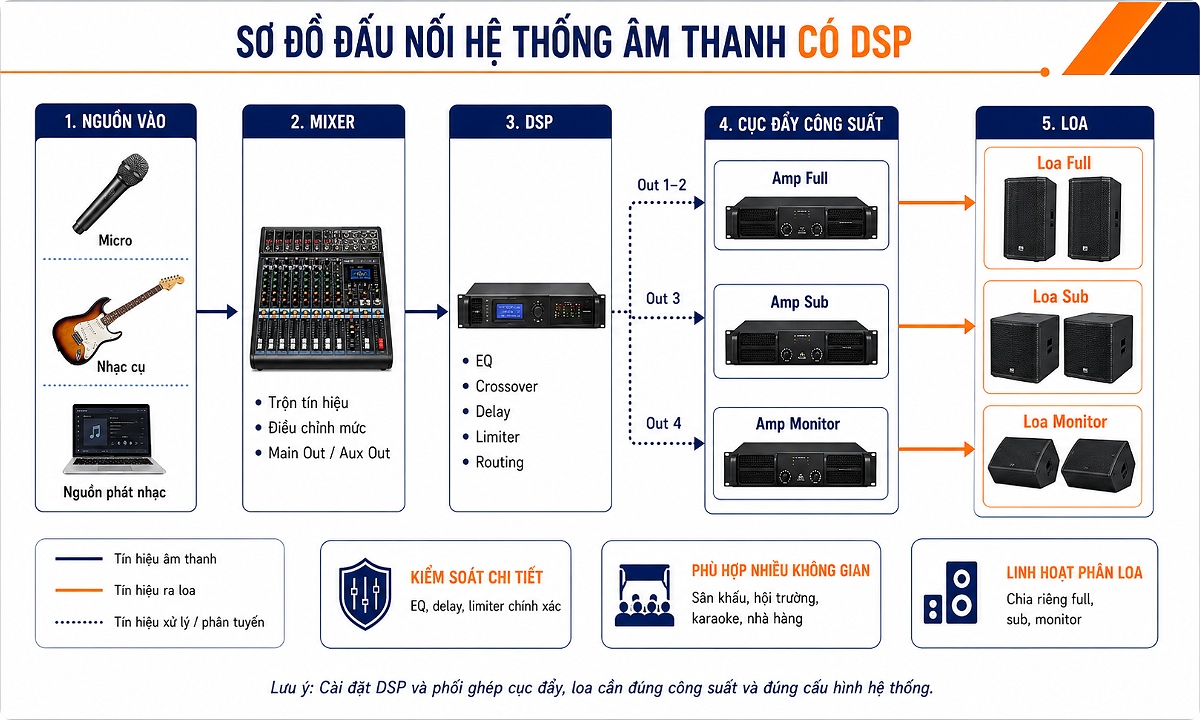

Sơ đồ đấu nối hệ thống âm thanh có DSP

Hệ thống có DSP phù hợp với sân khấu, hội trường, phòng karaoke cao cấp, nhà hàng hoặc không gian cần kiểm soát âm thanh chi tiết. DSP giúp xử lý equalizer, phân tần, delay, limiter và routing tín hiệu chính xác hơn so với cấu hình chỉ dùng mixer và cục đẩy. Đây là lựa chọn tốt khi hệ thống có nhiều loại loa hoặc cần tối ưu âm thanh theo từng vùng.

Luồng kết nối thường được triển khai theo các bước thiết bị sau:

• Mixer nhận tín hiệu đầu vào: Micro, nhạc cụ, đầu phát và các nguồn âm khác được đưa vào mixer để trộn và kiểm soát mức tín hiệu.
• Mixer xuất tín hiệu sang DSP: Dùng ngõ main out, group out hoặc aux out để đưa tín hiệu sang bộ xử lý âm thanh số.
• DSP xử lý tín hiệu: Cài đặt EQ, crossover, delay, limiter và chia tín hiệu cho loa full, loa sub hoặc loa monitor.
• DSP xuất tín hiệu đến cục đẩy: Mỗi ngõ ra DSP thường tương ứng với một nhóm loa hoặc một dải tần riêng.
• Cục đẩy cấp công suất cho loa: Đấu dây loa đúng trở kháng, đúng cực và đúng công suất theo thiết kế.

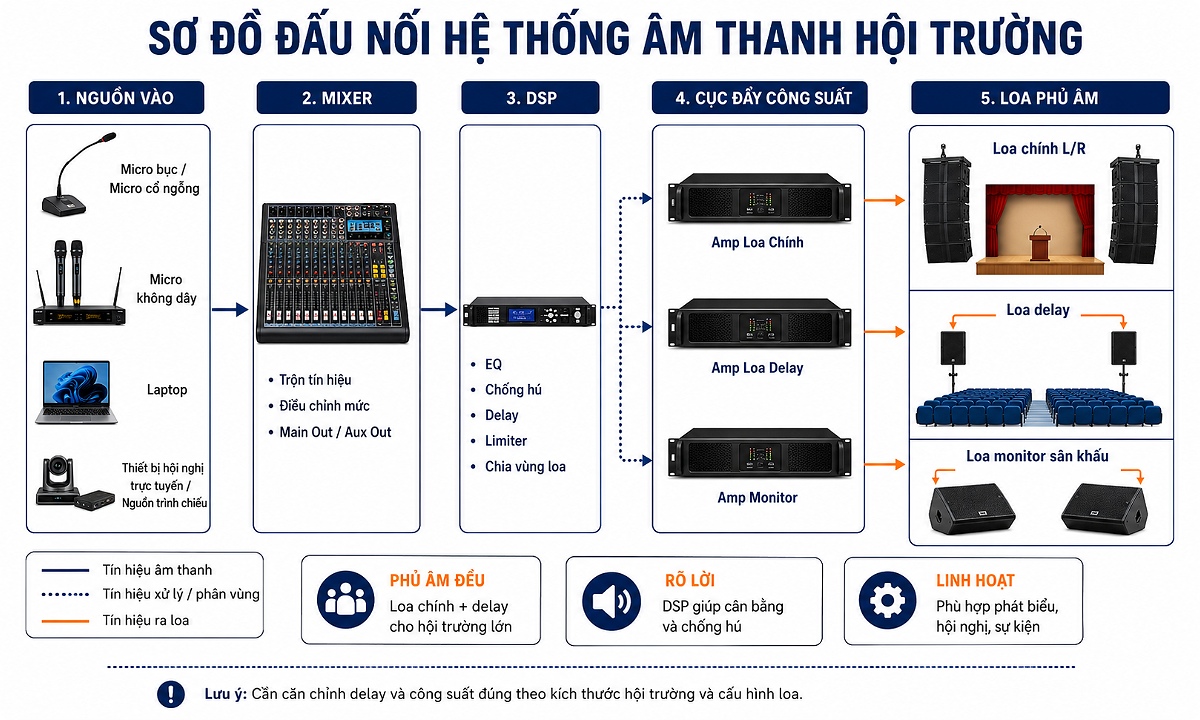

Sơ đồ đấu nối hệ thống âm thanh hội trường

Hội trường thường cần âm thanh rõ lời, phủ đều và đủ công suất cho nhiều vị trí ngồi. Sơ đồ đấu nối hệ thống âm thanh hội trường nên tính đến micro phát biểu, micro không dây, loa chính, loa delay, loa monitor sân khấu và thiết bị xử lý trung tâm. Nếu hội trường lớn, việc chia vùng và căn chỉnh delay rất quan trọng để tránh âm thanh bị dội hoặc lệch thời gian.

Một cấu hình hội trường thường có các nhóm kết nối chính sau:

• Nhóm micro phát biểu: Micro bục, micro cổ ngỗng, micro không dây hoặc micro hội nghị được đưa vào mixer hoặc bộ xử lý trung tâm.
• Nhóm nguồn trình chiếu: Máy tính, màn hình tương tác, thiết bị hội nghị trực tuyến hoặc đầu phát nội dung được kết nối vào mixer qua đường line.
• Nhóm xử lý âm thanh: Mixer gửi tín hiệu đến DSP để cân bằng âm sắc, chống hú, chia vùng loa và đặt giới hạn tín hiệu.
• Nhóm khuếch đại: Cục đẩy nhiều kênh hoặc amply công suất nhận tín hiệu từ DSP và cấp ra từng cụm loa.
• Nhóm loa phủ âm: Loa chính đặt hai bên sân khấu, loa phụ hoặc loa delay bố trí phía sau để âm thanh rõ hơn ở cuối phòng.

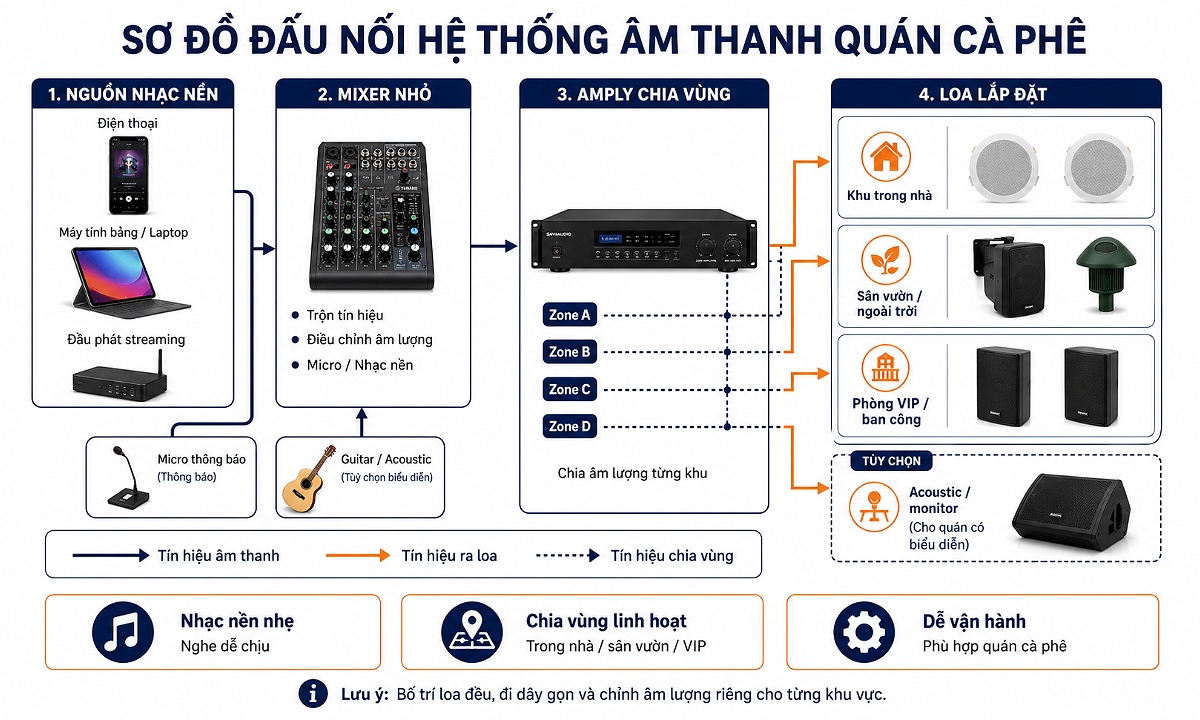

Sơ đồ đấu nối hệ thống âm thanh quán cà phê

Quán cà phê thường cần âm thanh nhẹ, đều và dễ vận hành hơn là âm lượng quá lớn. Sơ đồ đấu nối nên ưu tiên nhạc nền ổn định, chia vùng hợp lý giữa khu trong nhà, ngoài trời, sân vườn hoặc phòng riêng. Nếu quán có biểu diễn acoustic, hệ thống nên bổ sung mixer nhỏ, micro và loa monitor phù hợp.

Cấu hình đấu nối cho quán cà phê có thể triển khai theo hướng sau:

• Nguồn nhạc nền: Đầu phát nhạc, máy tính bảng, điện thoại hoặc bộ phát streaming kết nối vào mixer hoặc amply trung tâm.
• Mixer nhỏ: Dùng khi quán có micro thông báo, nhạc cụ hoặc biểu diễn acoustic cần trộn nhiều nguồn âm.
• Amply chia vùng: Phân bổ âm lượng riêng cho từng khu vực như trong nhà, sân vườn, ban công hoặc phòng VIP.
• Loa lắp đặt: Loa âm trần, loa treo tường hoặc loa sân vườn được bố trí đều để tránh điểm quá lớn hoặc quá nhỏ.
• Dây tín hiệu và dây loa: Nên đi âm tường, đi ống hoặc cố định gọn để bảo đảm thẩm mỹ và an toàn cho khách.

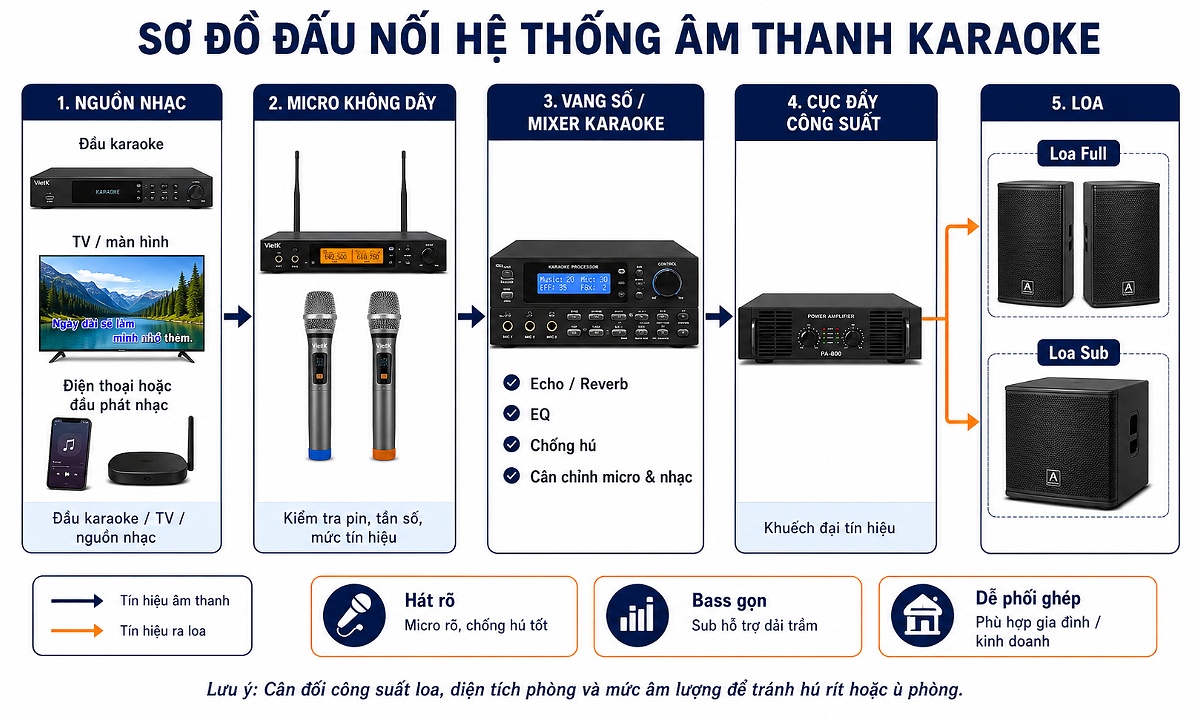

Sơ đồ đấu nối hệ thống âm thanh karaoke

Sơ đồ đấu nối hệ thống âm thanh karaoke thường gồm đầu karaoke hoặc nguồn nhạc, micro không dây, vang số hoặc mixer karaoke, cục đẩy công suất, loa full và loa sub. Điểm quan trọng của cấu hình này là xử lý tiếng hát rõ, chống hú tốt và kiểm soát dải trầm không bị ù. Với phòng karaoke gia đình hoặc kinh doanh, cần cân đối công suất loa, diện tích phòng và khả năng xử lý của vang số.

Một hệ thống karaoke phổ biến thường đấu nối theo thứ tự sau:

• Đầu karaoke hoặc nguồn nhạc: Kết nối vào vang số, mixer karaoke hoặc mixer thông qua RCA, optical qua bộ chuyển đổi, HDMI audio extractor hoặc line input tùy thiết bị.
• Micro không dây: Đầu thu micro được kết nối vào vang số hoặc mixer, cần kiểm tra pin, tần số và mức tín hiệu trước khi hát.
• Vang số hoặc mixer karaoke: Xử lý tiếng micro, tiếng nhạc, echo, reverb, EQ và chống hú trước khi xuất tín hiệu ra cục đẩy.
• Cục đẩy công suất: Kéo loa full và có thể kéo loa sub nếu cấu hình không dùng sub điện.
• Loa full và loa sub: Loa full tái tạo giọng hát và nhạc chính, loa sub bổ sung dải trầm; cần cân phase và mức âm lượng để tránh ù phòng.

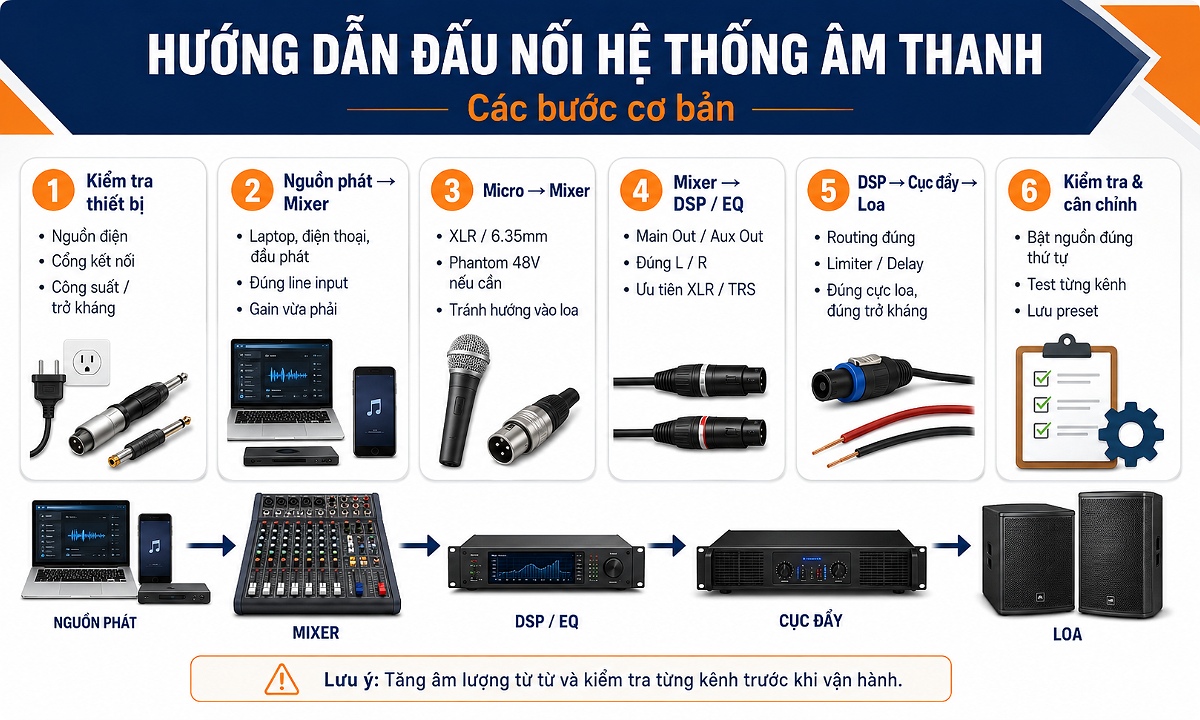

Hướng dẫn đấu nối hệ thống âm thanh chi tiết từng bước

Kiểm tra thiết bị trước khi đấu nối

Trước khi cắm dây, cần kiểm tra tình trạng thiết bị, thông số công suất, trở kháng, cổng kết nối và nguồn điện. Việc này giúp hạn chế đấu sai, chập tín hiệu hoặc làm hỏng loa và cục đẩy.

Các hạng mục nên kiểm tra trước khi lắp đặt gồm:

• Nguồn điện: Kiểm tra điện áp, ổ cắm, dây nguồn và khả năng chịu tải của hệ thống điện.
• Cổng vào và cổng ra: Xác định đúng input, output, main out, monitor out, aux out, line in và speaker out.
• Thông số loa: Kiểm tra công suất RMS, công suất chương trình, trở kháng và kiểu loa thụ động hay chủ động.
• Dây kết nối: Kiểm tra jack cắm, lõi dây, chiều dài dây và tình trạng gãy gập hoặc lỏng tiếp xúc.
• Vị trí lắp đặt: Dự kiến vị trí đặt mixer, tủ rack, cục đẩy và loa để đi dây hợp lý.

Kết nối nguồn phát với mixer

Nguồn phát nên được đưa vào đúng cổng line input trên mixer để giữ tín hiệu ổn định. Với thiết bị dân dụng như điện thoại, laptop hoặc đầu phát, cần dùng dây chuyển phù hợp để tránh lệch mức tín hiệu.

Khi kết nối nguồn phát, nên lưu ý các điểm sau:

• Máy tính hoặc điện thoại: Có thể dùng cổng 3.5mm sang RCA, 3.5mm sang 6.35mm hoặc USB audio interface tùy thiết bị.
• Đầu karaoke hoặc đầu phát nhạc: Thường dùng cổng RCA hoặc optical qua bộ chuyển đổi nếu mixer không có ngõ nhận tương ứng.
• Nhạc cụ điện tử: Nên dùng line input hoặc DI box để tín hiệu ổn định hơn khi đi dây xa.
• Mức âm lượng đầu vào: Đặt âm lượng nguồn phát ở mức vừa phải, sau đó chỉnh gain trên mixer để tránh vỡ tiếng.

Kết nối micro với mixer

Micro có dây thường dùng cổng XLR, còn đầu thu micro không dây có thể dùng XLR hoặc jack 6.35mm. Khi dùng micro condenser, cần bật phantom power đúng kênh và kiểm tra thiết bị có hỗ trợ nguồn 48V hay không.

Các bước kết nối micro cần thực hiện cẩn thận như sau:

• Micro dynamic: Cắm trực tiếp vào cổng XLR trên mixer, sau đó tăng gain từ thấp lên để kiểm soát hú rít.
• Micro condenser: Chỉ bật phantom power khi micro và dây kết nối phù hợp, tránh bật tắt đột ngột khi âm lượng đang mở lớn.
• Micro không dây: Kết nối đầu thu vào mixer, kiểm tra pin, tần số, mức tín hiệu RF và AF trước khi sử dụng.
• Vị trí micro: Không hướng đầu micro trực tiếp vào loa để giảm nguy cơ feedback.

Kết nối mixer với DSP hoặc Equalizer

Mixer thường xuất tín hiệu qua main out, group out hoặc aux out để đưa sang DSP hoặc equalizer. Nên ưu tiên kết nối balanced như XLR hoặc TRS khi đi dây dài để giảm nhiễu.

Khi đấu nối từ mixer sang thiết bị xử lý, cần chú ý:

• Ngõ main out: Dùng cho tín hiệu chính đi đến toàn bộ hệ thống loa.
• Ngõ aux out: Có thể dùng cho loa monitor, loa phụ hoặc một vùng âm thanh riêng.
• Mức tín hiệu: Tránh đẩy master quá cao vì có thể làm clip đầu vào của DSP hoặc equalizer.
• Kênh trái và phải: Đấu đúng L/R để bảo đảm không gian stereo và hướng âm thanh chính xác.

Kết nối DSP với cục đẩy công suất

DSP nhận tín hiệu đã trộn, sau đó xử lý và chia tín hiệu ra các kênh cục đẩy. Cần đặt đúng routing để loa full, loa sub hoặc loa monitor nhận đúng dải tín hiệu.

Các thiết lập quan trọng khi kết nối DSP với cục đẩy gồm:

• Output cho loa full: Cài đặt dải tần phù hợp, thường cắt bớt tần số quá thấp nếu có loa sub đảm nhiệm.
• Output cho loa sub: Thiết lập low-pass, phase và mức âm lượng để tiếng trầm không bị ù hoặc lệch pha.
• Limiter: Đặt giới hạn tín hiệu để bảo vệ loa và cục đẩy khi người vận hành tăng âm lượng quá mức.
• Delay: Căn thời gian cho loa phụ hoặc loa delay trong không gian lớn để âm thanh đến tai người nghe đồng đều hơn.

Kết nối cục đẩy với loa

Cục đẩy chỉ nên kết nối với loa khi thiết bị đang tắt nguồn hoặc âm lượng đã hạ thấp. Dây loa cần đủ tiết diện, đúng cực và phù hợp với công suất tải.

Khi đấu dây từ cục đẩy đến loa, cần kiểm tra các điểm sau:

• Đúng cực loa: Cực dương của cục đẩy nối với cực dương của loa, cực âm nối với cực âm để tránh lệch pha.
• Đúng trở kháng: Không đấu quá nhiều loa song song nếu tổng trở kháng thấp hơn mức cục đẩy cho phép.
• Đúng kênh công suất: Loa trái, loa phải, loa sub và loa monitor cần được đấu đúng kênh theo sơ đồ thiết kế.
• Đầu jack chắc chắn: Jack Speakon, terminal hoặc binding post phải được siết chặt để tránh chập chờn khi vận hành.

Kiểm tra và cân chỉnh hệ thống

Sau khi hoàn tất đấu nối, cần kiểm tra từng nguồn âm trước khi mở toàn bộ hệ thống. Nên tăng âm lượng từ từ, nghe thử từng loa và xử lý lỗi trước khi vận hành chính thức.

Quá trình kiểm tra nên thực hiện theo thứ tự sau:

• Bật nguồn đúng trình tự: Bật nguồn phát, mixer, DSP trước rồi mới bật cục đẩy công suất; khi tắt thì làm ngược lại.
• Kiểm tra từng kênh: Thử micro, nhạc nền, nhạc cụ và từng loa để phát hiện lỗi dây hoặc sai routing.
• Cân gain: Điều chỉnh gain để tín hiệu đủ lớn nhưng không bị clip trên mixer, DSP và cục đẩy.
• Chỉnh EQ: Giảm các dải gây hú, ù hoặc chói; không nên tăng quá nhiều tần số nếu chưa kiểm tra thực tế.
• Lưu cấu hình: Với DSP hoặc mixer digital, nên lưu preset sau khi cân chỉnh xong để dễ khôi phục khi cần.

Những lỗi thường gặp khi đấu nối hệ thống âm thanh

Khi không có sơ đồ đấu nối hệ thống âm thanh rõ ràng, người dùng rất dễ gặp lỗi ù nền, hú micro, mất tín hiệu một bên loa hoặc méo tiếng khi tăng âm lượng. Nhiều lỗi không đến từ thiết bị hỏng mà do sai thứ tự kết nối, sai mức tín hiệu hoặc phối ghép công suất chưa phù hợp. Việc nhận diện đúng lỗi giúp xử lý nhanh và hạn chế rủi ro cho hệ thống.

Một số lỗi phổ biến cần tránh gồm:

• Đấu sai cổng input và output: Cắm nhầm tín hiệu ra vào có thể khiến hệ thống không phát tiếng hoặc tín hiệu bị yếu.
• Không kiểm tra gain đầu vào: Gain quá thấp làm âm thanh nhỏ và thiếu chi tiết, gain quá cao gây méo tiếng hoặc clip.
• Đấu loa sai trở kháng: Tổng trở kháng quá thấp có thể làm cục đẩy nóng, tự bảo vệ hoặc hư hỏng khi hoạt động lâu.
• Dùng dây tín hiệu kém chất lượng: Dây lỏng, jack oxy hóa hoặc dây quá dài không phù hợp dễ tạo tiếng rè, ù và chập chờn.
• Đặt micro đối diện loa: Đây là nguyên nhân thường gặp gây hú rít, nhất là trong phòng kín hoặc không gian phản xạ mạnh.
• Không chia dải cho loa sub và loa full: Khi loa nhận sai dải tần, âm thanh dễ bị ù, thiếu rõ lời và làm loa hoạt động nặng hơn cần thiết.
• Bật tắt thiết bị sai trình tự: Bật cục đẩy trước mixer hoặc tắt mixer khi cục đẩy còn mở lớn có thể gây tiếng bụp mạnh ra loa.

Kinh nghiệm thiết kế và lắp đặt hệ thống âm thanh hiệu quả

Một hệ thống âm thanh hiệu quả không chỉ phụ thuộc vào thiết bị đắt tiền mà còn nằm ở cách thiết kế sơ đồ, bố trí loa, chọn dây và cân chỉnh sau lắp đặt. Cần xác định mục đích sử dụng trước khi chọn cấu hình.

Khi thiết kế và lắp đặt, nên áp dụng các kinh nghiệm sau:

• Xác định không gian nghe: Đo diện tích, chiều cao trần, vật liệu tường, mức ồn nền và số lượng người nghe để chọn loa phù hợp.
• Thiết kế sơ đồ trước khi đi dây: Ghi rõ hướng tín hiệu, mã dây, vị trí thiết bị và từng vùng loa để dễ thi công.
• Chọn công suất có dự phòng: Không nên vận hành thiết bị liên tục ở mức tối đa, cần có khoảng dự phòng để âm thanh sạch và ổn định.
• Tách dây nguồn và dây tín hiệu: Hạn chế đi song song dây tín hiệu với dây điện công suất lớn để giảm nguy cơ nhiễu.
• Ưu tiên kết nối cân bằng: Với đường tín hiệu dài, nên dùng XLR hoặc TRS balanced để hệ thống ít ù nền hơn.
• Bố trí loa theo vùng phủ: Loa nên hướng về khu vực nghe chính, tránh dội trực tiếp vào tường kính, trần thấp hoặc bề mặt phản xạ mạnh.
• Dự phòng khả năng mở rộng: Nên tính trước nhu cầu thêm micro, thêm loa, chia vùng hoặc tích hợp hệ thống điều khiển sau này.

SAVIAUDIO – Đơn vị tư vấn, thiết kế và lắp đặt hệ thống âm thanh chuyên nghiệp

SAVIAUDIO cung cấp giải pháp tư vấn, thiết kế và lắp đặt hệ thống âm thanh cho hội trường, sân khấu, quán cà phê, nhà hàng, karaoke, trường học, nhà xưởng và không gian thương mại. Đội ngũ kỹ thuật sẽ khảo sát thực tế, xây dựng sơ đồ đấu nối hệ thống âm thanh, lựa chọn thiết bị phù hợp và cân chỉnh sau khi bàn giao. Với từng dự án, SAVIAUDIO ưu tiên sự ổn định, dễ vận hành và khả năng mở rộng lâu dài.

Hiểu đúng sơ đồ đấu nối hệ thống âm thanh giúp người dùng lắp đặt thiết bị chính xác hơn, giảm lỗi vận hành, bảo vệ loa và cục đẩy tốt hơn, đồng thời tối ưu chất lượng âm thanh cho từng không gian. Khi cần triển khai hệ thống thực tế, việc có đơn vị chuyên môn hỗ trợ sẽ giúp quá trình thiết kế, thi công và cân chỉnh đạt hiệu quả cao hơn. Liên hệ SAVIAUDIO để được tư vấn giải pháp âm thanh phù hợp với nhu cầu sử dụng, diện tích không gian và ngân sách đầu tư của bạn.
