Trở kháng là gì? Cách đo và công thức tính trở kháng

Trở kháng là thông số nền tảng giúp đánh giá mức độ cản trở dòng điện, đặc biệt trong mạch xoay chiều, hệ thống âm thanh, loa, amply và thiết bị điện tử. Khi hiểu đúng bản chất impedance, người dùng có thể đọc thông số kỹ thuật chính xác hơn, hạn chế sai lệch khi phối ghép thiết bị và tránh các rủi ro như quá tải, suy hao tín hiệu hoặc méo âm. Với kinh nghiệm trong lĩnh vực âm thanh kỹ thuật, SAVIAUDIO sẽ giúp bạn nắm rõ trở kháng là gì, cách đo và công thức tính trở kháng qua các nội dung dưới đây.

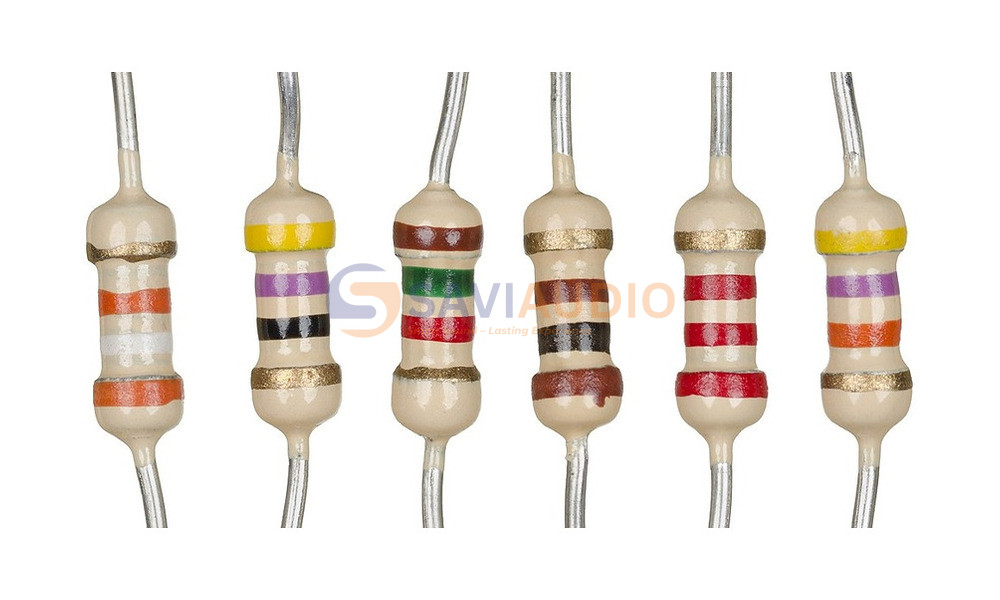

Tổng quan về trở kháng trong mạch điện

Trở kháng, ký hiệu là Z và có đơn vị Ohm (Ω), biểu thị tổng mức cản trở của mạch đối với dòng điện. Khác với điện trở thuần, trở kháng trong mạch AC còn bao gồm thành phần cảm kháng và dung kháng, nên giá trị có thể thay đổi theo tần số, pha điện áp và dòng điện.

Những cách đo trở kháng phổ biến hiện nay

Đo trở kháng giúp xác định đặc tính điện của linh kiện, dây dẫn, mạch điện, loa hoặc hệ thống truyền tín hiệu. Tùy dải tần, độ chính xác và loại thiết bị cần kiểm tra, người dùng có thể chọn phương pháp IV, cầu nối hoặc RF IV.

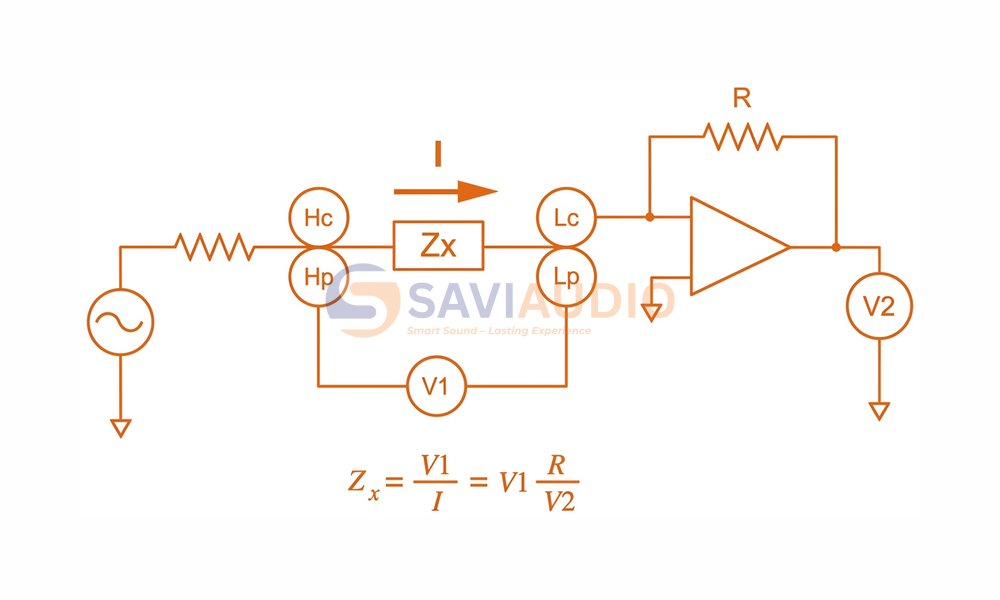

Phương pháp đo IV

Phương pháp IV xác định trở kháng bằng cách đo điện áp V đặt lên đối tượng đo và dòng điện I chạy qua nó, sau đó suy ra Z theo quan hệ Z = V/I. Cách này phù hợp với nhiều phép đo cơ bản, nhưng độ chính xác có thể bị ảnh hưởng bởi nhiễu, điện trở tiếp xúc và dải tần đo.

Đo trở kháng bằng phương pháp cầu nối

Phương pháp cầu nối sử dụng mạch bridge để so sánh linh kiện chưa biết với các phần tử chuẩn đã biết giá trị. Khi cầu đạt trạng thái cân bằng, thiết bị có thể suy ra trở kháng của đối tượng đo.

Ưu điểm của phương pháp này là độ chính xác cao, phù hợp với phép đo linh kiện R, L, C trong phòng kỹ thuật. Tuy nhiên, thao tác cân bằng và cấu trúc mạch đo phức tạp hơn so với cách đo trực tiếp.

Đo trở kháng RF IV cho tần số cao

RF IV là phương pháp đo trở kháng ở dải tần cao, thường dùng trong mạch RF, anten, đường truyền tín hiệu và linh kiện cao tần. Kỹ thuật này đo đồng thời điện áp và dòng điện ở tần số làm việc, giúp đánh giá impedance matching, suy hao phản xạ và tính ổn định truyền dẫn.

Các công thức tính trở kháng thường gặp

Công thức tính trở kháng phụ thuộc vào loại dòng điện, cấu trúc mạch và thành phần linh kiện. Trong thực tế, cần phân biệt rõ điện trở thuần, cảm kháng, dung kháng và tổng trở để tránh nhầm lẫn khi tính toán.

Công thức trở kháng của dòng điện xoay chiều

Công thức: Z = √(R² + (XL – XC)²). Trong đó, Z là tổng trở, R là điện trở thuần, XL là cảm kháng và XC là dung kháng. Công thức này thường áp dụng cho mạch RLC nối tiếp trong dòng điện xoay chiều, khi trở kháng chịu ảnh hưởng bởi tần số.

Công thức áp dụng với dòng điện một chiều

Công thức: R = ρ × L / A. Trong đó, R là điện trở, ρ là điện trở suất vật liệu, L là chiều dài dây dẫn và A là diện tích tiết diện. Với dòng điện một chiều ổn định, trở kháng thường được xem gần tương đương điện trở thuần của vật dẫn.

Công thức điện kháng dung của tụ điện

Công thức: XC = 1 / (2πfC). Trong đó, XC là điện kháng dung, f là tần số dòng điện và C là điện dung của tụ. Khi tần số tăng, dung kháng giảm, vì vậy tụ điện thường cho tín hiệu cao tần đi qua dễ hơn tín hiệu thấp tần.

Công thức điện kháng cảm của cuộn dây

Công thức: XL = 2πfL. Trong đó, XL là điện kháng cảm, f là tần số dòng điện và L là độ tự cảm của cuộn dây. Khi tần số tăng, cảm kháng tăng, khiến cuộn dây cản trở dòng xoay chiều mạnh hơn ở dải tần cao.

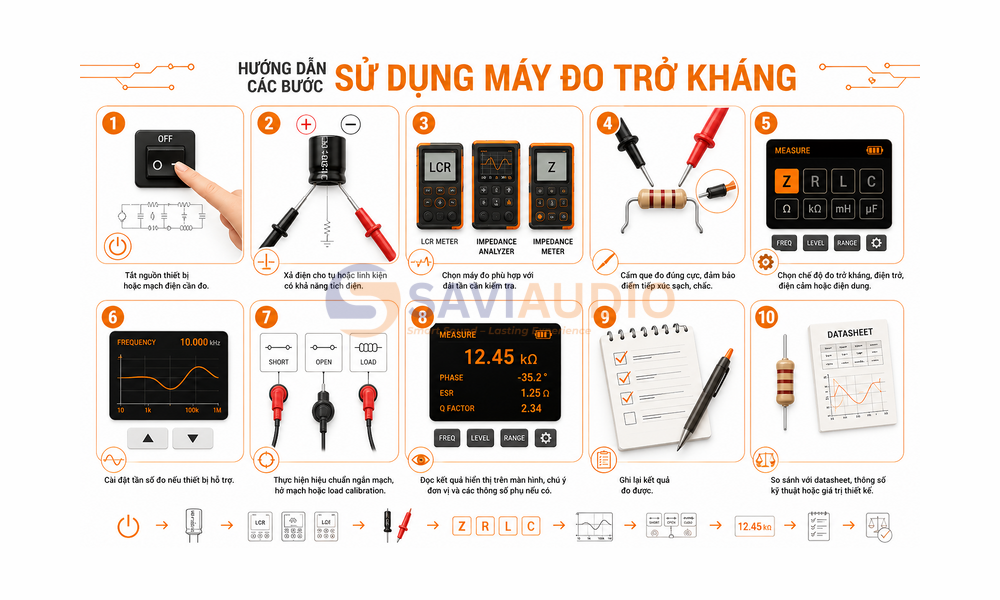

Hướng dẫn các bước sử dụng máy đo trở kháng

Quy trình đo đúng giúp kết quả ổn định, hạn chế sai số do kết nối lỏng, chọn sai thang đo hoặc ảnh hưởng từ nguồn điện còn tồn tại trong mạch.

Tắt nguồn thiết bị hoặc mạch điện cần đo để đảm bảo an toàn và tránh làm hỏng máy đo.
Xả điện cho tụ hoặc linh kiện có khả năng tích điện trước khi kết nối đầu đo.
Chọn máy đo phù hợp như đồng hồ đo LCR, impedance analyzer hoặc thiết bị đo chuyên dụng theo dải tần cần kiểm tra.
Cắm que đo hoặc fixture đo đúng cực, đảm bảo điểm tiếp xúc sạch, chắc và không bị oxy hóa.
Chọn chế độ đo trở kháng, điện trở, điện cảm hoặc điện dung tùy thông số cần kiểm tra.
Cài đặt tần số đo nếu thiết bị hỗ trợ, vì trở kháng của cuộn cảm, tụ điện và loa có thể thay đổi theo tần số.
Thực hiện hiệu chuẩn ngắn mạch, hở mạch hoặc load calibration nếu máy đo yêu cầu.
Đọc kết quả hiển thị trên màn hình, chú ý đơn vị Ω, kΩ, MΩ và các thông số phụ như phase angle, ESR hoặc Q factor nếu có.
Ghi lại kết quả và so sánh với datasheet, thông số kỹ thuật hoặc giá trị thiết kế của linh kiện.

Kết luận

Trở kháng là đại lượng quan trọng trong điện, điện tử và âm thanh, thể hiện sự cản trở tổng hợp của mạch đối với dòng điện, đặc biệt trong môi trường xoay chiều. Để hiểu chính xác trở kháng là gì, cần nắm được khái niệm impedance, mối liên hệ giữa điện trở, cảm kháng, dung kháng, các công thức tính cơ bản và phương pháp đo phù hợp.
