Bộ điều khiển hệ thống hội nghị DSPPA D7201

Bộ điều khiển trung tâm D7201 là giải pháp âm thanh hội nghị chuyên nghiệp ứng dụng công nghệ Dante hiện đại, mang đến chất lượng truyền tải tín hiệu hoàn hảo, không trễ, không nén và không mất dữ liệu. Thiết bị tích hợp nhiều tính năng quản lý, ghi âm, điều khiển camera và hỗ trợ phiên dịch đồng thời, đáp ứng tối đa nhu cầu của các phòng họp, hội trường và trung tâm điều hành quy mô lớn.

Giới thiệu bộ điều khiển trung tâm D72

Dòng thiết bị chủ tọa hội nghị D72 được tích hợp các chức năng điều khiển và quản lý tiên tiến như theo dõi camera tự động, màn hình cảm ứng màu thật 4.3 inch và giao diện hiển thị trực quan. Thiết bị này định hướng xu thế thiết kế mới cho hệ thống hội nghị hiện đại. Bộ xử lý trung tâm có khả năng cấp nguồn cho micro hội nghị với độ linh hoạt cao và đóng vai trò là thiết bị cốt lõi của toàn hệ thống.

Hệ thống chủ D72 hỗ trợ nhiều tính năng như điểm danh, biểu quyết, theo dõi camera, tự kiểm tra và quản lý dữ liệu. Thiết bị cung cấp đa dạng chế độ hội nghị (FIFO, NORMAL, FREE, VOICE, APPLY), đồng thời tích hợp mượt mà với các sản phẩm Dante và ma trận video lai của hãng, cho khả năng mở rộng mạnh mẽ và ứng dụng rộng rãi.

Một hệ thống có thể kết nối tối đa 4096 micro, cho phép gắn nhiều micro chủ tọa tùy ý và hỗ trợ gán tối đa 2 micro có quyền kiểm soát chủ tọa. Người dùng có thể chọn bất kỳ micro nào để đặt chế độ VIP. Hệ thống cũng cho phép kiểm tra thủ công hoặc tự động trạng thái micro, loa, nút bấm, đèn LED và màn hình hiển thị.

Thiết bị chủ có DSP xử lý âm thanh số tích hợp, hỗ trợ nhiều chế độ chỉnh âm và cho phép lựa chọn cấu hình phù hợp từng không gian họp. Ngoài ra, thiết bị có giao diện âm thanh vào/ra, tính năng ưu tiên tín hiệu báo động, khả năng mở rộng phát thanh, giới hạn số lượng người phát biểu và cài đặt thời gian phát biểu để duy trì trật tự cuộc họp.

Hệ thống có 6 cổng HDMI cho camera, cho phép kết nối trực tiếp để thực hiện theo dõi hình ảnh phát biểu. Tính năng dự phòng nóng (hot backup) giúp hệ thống nhanh chóng khôi phục khi có sự cố. Tổng thể thiết bị mang lại hiệu năng mạnh, mức độ tích hợp cao, cấu trúc đơn giản, đi dây thuận tiện, giao diện điều khiển trực quan và hỗ trợ hiển thị phụ đề tiếng Trung hoặc tiếng Anh.

Đặc điểm của bộ điều khiển trung tâm D7201

• Hệ thống hội nghị phân tán sử dụng giao thức Dante, truyền âm thanh 48kHz không nén – không mất dữ liệu – không độ trễ, dễ dàng triển khai và lắp đặt.

• Cho phép giới hạn số lượng micro phát biểu đồng thời (1/2/3/4/5/6).

• Trang bị màn hình cảm ứng TFT 4.3 inch:

  1. Giao diện đồ họa trực quan, hiển thị đầy đủ thông tin hoạt động của micro, hiện đại và dễ nhìn.

  2. Điều khiển qua cảm ứng, mang lại trải nghiệm sử dụng thân thiện.

• Hỗ trợ cấu hình micro VIP:
  Micro VIP có thể bật bất kỳ lúc nào khi tổng số micro đang hoạt động < 6; hỗ trợ tối đa 32 micro VIP.

• Cung cấp 5 chế độ hội nghị: FIFO, NORMAL, VOICE, FREE, APPLY; hỗ trợ tối đa 6 micro phát biểu cùng lúc.

• Tích hợp bộ xử lý âm thanh DSP, gồm lọc tần số thấp và EQ.

• Hỗ trợ ghi âm toàn bộ cuộc họp với 2 chế độ: tự động và thủ công.

• Có chức năng kiểm tra micro với 2 chế độ: tự động hoặc thủ công.

• Tích hợp hẹn giờ phát biểu và đếm ngược. Có thể giới hạn hoặc bỏ giới hạn thời gian phát biểu.

• Hỗ trợ tắt toàn bộ thiết bị không dây bằng một nút, đồng thời cho phép thay đổi địa chỉ IP máy chủ WiFi và tần số truyền UHF.

• Bộ xử lý trung tâm tích hợp hệ thống bám dấu camera, hỗ trợ 6 cổng HDMI để tự động theo dõi người phát biểu.

• Trang bị cổng RS232 để kết nối hệ thống điều khiển trung tâm và cổng RS422 để điều khiển camera tập trung.

• Có 4 cổng mạng RJ45 100M + nguồn 48V dùng cho truyền âm Dante và cấp nguồn cho micro hội nghị; hỗ trợ kết nối vòng (hand-in-hand).

• Có 2 cổng RJ45 100M hỗ trợ giao thức TCP/IP để điều khiển toàn bộ hệ thống qua phần mềm máy tính.

• Cổng RCA:

  1. Hai cổng vào âm thanh phụ để kết nối đầu phát,…

  2. Hai cổng ra âm thanh phụ để kết nối ampli chuyên dụng.

  3. Hai cổng vào tín hiệu cảnh báo từ hệ thống phòng cháy chữa cháy.

• Cổng XLR: xuất âm thanh phụ, song song với hai cổng RCA (LINE OUT) để đưa tín hiệu ra ampli.

• Có cổng điện áp kích hoạt báo động +5V, kết hợp với cổng vào âm thanh cảnh báo để chuyển sang chế độ ưu tiên khẩn cấp.

• Vỏ máy kim loại hoàn toàn, tăng cường tiếp đất cho cả bo mạch và vỏ; khả năng chống tĩnh điện tiếp xúc 4kV và phóng điện qua không khí 8kV.

• Thiết kế cao cấp dạng khung 2U, phù hợp lắp đặt trong tủ rack tiêu chuẩn 19 inch.

Sơ đồ kỹ thuật của bộ điều khiển trung tâm D7201

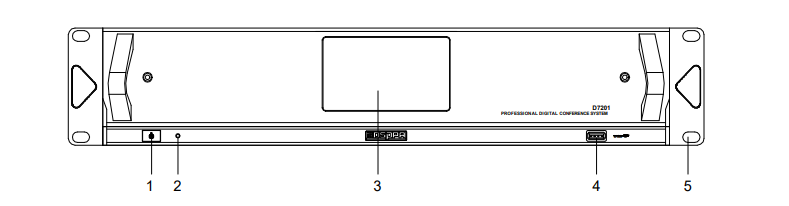

(1) Nguồn điện

• Nhấn nút nguồn để bật thiết bị; khi nút bật lên trở lại, thiết bị sẽ tắt.

(2) Đèn báo nguồn

• Đèn sáng khi công tắc nguồn được bật.

• Khi tắt nguồn, đèn báo sẽ không sáng.

(3) Màn hình cảm ứng LCD 4.3 inch

• Hiển thị các biểu tượng chức năng và menu thao tác.

• Cho phép chạm trực tiếp để thiết lập các chức năng và điều khiển.

(4) Cổng USB

• Dùng để kết nối USB để ghi âm.

• Có thể kết nối chuột USB để hỗ trợ điều khiển.

(5) Giá lắp đặt trên tủ (kèm lỗ bắt vít)

• Phần gá lắp được thiết kế để cố định thiết bị vào tủ hoặc giá đỡ thông qua các lỗ bắt vít.

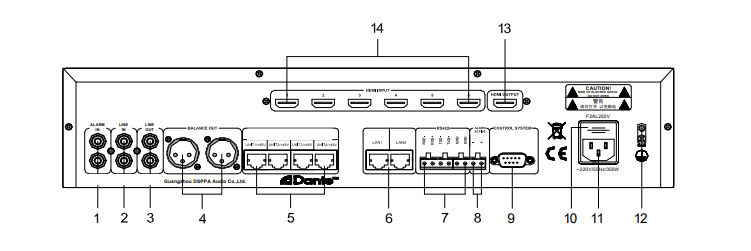

(1) Cổng vào âm thanh báo động (ALARM IN)

• Dùng để nhận tín hiệu âm thanh báo động từ trung tâm báo cháy.

• Cổng này hoạt động liên kết với tín hiệu kích hoạt báo động được mô tả tại mục 8.

(2) Cổng vào tín hiệu âm thanh dạng Line (LINE IN)

• Kết nối với thiết bị nguồn âm thanh hoặc bàn trộn để đưa tín hiệu âm thanh dạng line vào hệ thống.

(3) Cổng ra tín hiệu âm thanh hỗn hợp (LINE OUT)

• Dùng để đưa tín hiệu tổng hợp (bao gồm tín hiệu line, tín hiệu báo động và tín hiệu từ micro) đến ampli công suất.

(4) Cổng ra tín hiệu âm thanh hỗn hợp dạng XLR (XLR OUT)

• Cổng này song song với cổng LINE OUT (mục 3), dùng cho đầu ra cân bằng chuẩn XLR.

• Chức năng các chân XLR được thể hiện trong hình minh họa kèm theo.

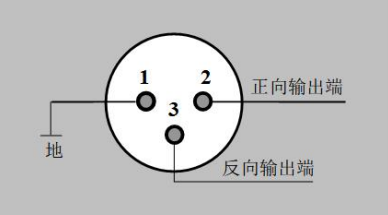

Chân kết nối XLR 3 dây

1. Earth (Ground) – Chân nối đất, dùng để chống nhiễu và ổn định tín hiệu.

2. Forward Output (Hot / Positive) – Chân tín hiệu dương, là đường truyền tín hiệu chính.

3. Reverse Output (Cold / Negative) – Chân tín hiệu âm, phối hợp với chân 2 để tạo tín hiệu cân bằng (balanced) giúp giảm nhiễu.

(5) Cổng mạng cấp nguồn +48V (RJ45 – 100M + 48V Power Supply)

• Tốc độ truyền: 100Mbps

• Công suất cấp tối đa: 90W

• Hỗ trợ giao thức truyền âm thanh Dante, cấp nguồn mạng +48V

• Dùng để kết nối các thiết bị micro hội nghị trong hệ thống

(6) Cổng mạng RJ45 – 100M

• Tốc độ truyền: 100Mbps

• Hỗ trợ kết nối mạng để điều khiển hội nghị không dây thông qua máy tính bảng hoặc thiết bị thông minh kết nối WiFi

(7) Cổng điều khiển camera (RS-422)

• Dùng để truyền tín hiệu điều khiển camera

• Các camera được kết nối theo chuỗi (daisy-chain) thông qua dây điều khiển

(8) Cổng kích hoạt báo cháy (ALARM ACTIVE)

• Khi nhận điện áp +5V, hệ thống sẽ kích hoạt chế độ báo động:

  • Tất cả màn hình của thiết bị hội nghị hiển thị “Alarm”

  • Tất cả micro hội nghị tự động tắt

• Khi ngắt điện áp +5V, hệ thống quay lại trạng thái trước khi xảy ra báo động

(9) Cổng kết nối trung tâm điều khiển (CONTROL SYSTEM)

• Dùng để kết nối với hệ thống điều khiển trung tâm thông minh, hỗ trợ quản lý các chức năng hội nghị (như hệ thống hội nghị hồng ngoại)

• Sử dụng cổng giao tiếp nối tiếp RS-232, đầu nối DB9/F (9 chân cái)

• Sơ đồ chân DB9 như sau:

(10) Ngăn chứa cầu chì (Power Fuse Holder)

• Dùng cầu chì F2AL250V

• Nếu cầu chì đứt, thay bằng đúng loại cùng thông số

• Nếu cầu chì liên tục đứt, thiết bị có khả năng gặp sự cố — cần kiểm tra trước khi thay tiếp

(11) Cổng nguồn vào

• Nguồn vào: AC 220V / 50Hz / 350W

(12) Cổng nối đất (Ground Connector)

• Dùng nối thiết bị với hệ thống tiếp địa

• Giúp tránh rò điện hoặc tĩnh điện gây nguy hiểm hoặc làm hỏng thiết bị

(13) Cổng xuất video HD (HD Video Output)

• Dùng để kết nối máy chiếu hoặc thiết bị hiển thị video

• Truy xuất nội dung video từ camera lên màn hình lớn

(14) Sáu cổng kết nối camera HD

• Mỗi cổng kết nối một camera

• Tất cả các camera đều phải sử dụng cùng một model (khuyến nghị: DSPPA D6283II)

• Kết nối bằng cáp đồng trục

Sơ đồ hệ thống và thiết kế kết nối của D7201

Bộ điều khiển trung tâm D7201 được thiết kế để tối ưu hóa khả năng kết nối trong hệ thống hội nghị kỹ thuật số. Mọi cổng giao tiếp đều được bố trí khoa học, đảm bảo quá trình lắp đặt nhanh, gọn và vận hành ổn định ngay cả trong các hệ thống quy mô lớn.

Ứng dụng của D7201 trong hệ thống âm thanh hội nghị

• Phòng họp doanh nghiệp, cơ quan nhà nước hoặc trung tâm điều hành cần quản lý âm thanh và hình ảnh chuyên nghiệp.
• Hệ thống hội nghị quốc tế có yêu cầu phiên dịch đa ngôn ngữ và quản lý nhiều micro cùng lúc.
• Trung tâm hội nghị, khách sạn hoặc nhà hát cần điều phối âm thanh đồng bộ và kiểm soát camera tự động.
• Phòng họp lớn, trường học, viện nghiên cứu hoặc khu tổ chức đào tạo chuyên đề.
• Các sự kiện, diễn đàn, hội thảo quy mô lớn yêu cầu âm thanh ổn định, rõ ràng và chất lượng cao.
