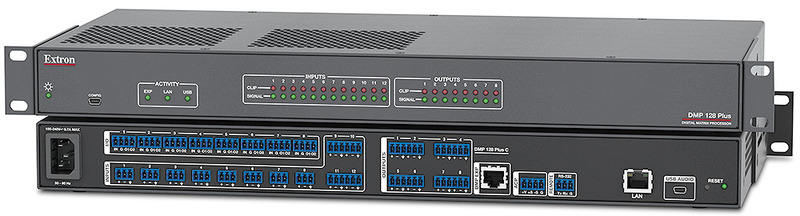

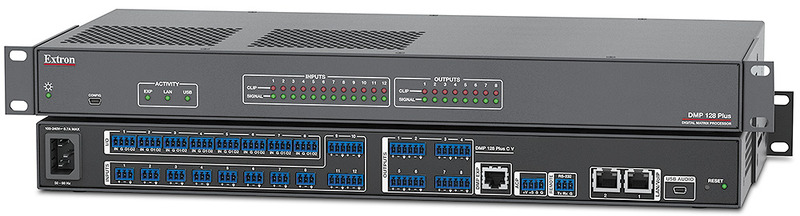

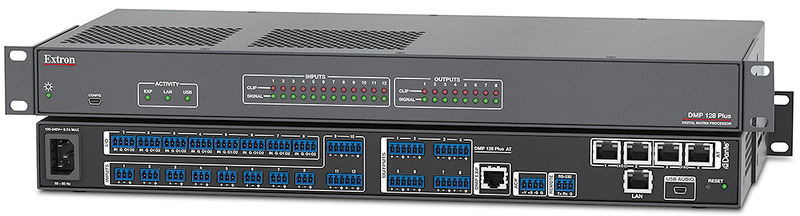

Bộ xử lý tín hiệu Extron DMP 128 Plus

DMP 128 Plus là thế hệ mới của bộ xử lý ma trận âm thanh số, sử dụng công nghệ Extron ProDSP™ 64-bit floating point cho chất lượng xử lý âm thanh mạnh mẽ và chính xác. Dòng sản phẩm này được trang bị 12 ngõ vào mic/line analog, 8 ngõ ra analog, tối đa 4 kênh âm thanh số vào/ra qua USB, cùng tối đa 8 bộ phát file âm thanh tích hợp. Ngoài ra, hệ thống còn hỗ trợ bus ACP dành cho các bảng điều khiển âm thanh và cho phép tạo các macro cấu hình linh hoạt.

Phiên bản V bổ sung tối đa 8 kênh VoIP độc lập với hỗ trợ SIP 2.0, trong khi phiên bản AT tích hợp công nghệ Dante® với khả năng kết nối lên đến 48 ngõ vào và 24 ngõ ra âm thanh số. Nhờ tính linh hoạt cao, DMP 128 Plus Series có thể được sử dụng từ các hệ thống nhỏ đặt trong tủ thiết bị, đến các hệ thống đa rack lớn, và thậm chí trong các hệ thống âm thanh phức tạp trải rộng nhiều tòa nhà.

ProDSP

ProDSP là công nghệ độc quyền của Extron, được phát triển hoàn toàn từ đầu dựa trên bộ xử lý DSP 64-bit floating point mạnh mẽ, mang lại dải động rất rộng và hạn chế nguy cơ clipping. Công nghệ này sử dụng bộ chuyển đổi âm thanh 24-bit chất lượng phòng thu với tần số lấy mẫu 48 kHz nhằm giữ độ trong suốt của tín hiệu. ProDSP tích hợp đầy đủ các công cụ xử lý như điều chỉnh mức tín hiệu, gain thích ứng, automixing, dynamics, bộ lọc, delay, ducking, loudness, chống hú và AEC.

Phần mềm DSP Configurator dễ sử dụng

Sức mạnh của ProDSP được khai thác thông qua phần mềm DSP Configurator. Giao diện trực quan cho phép truy cập nhanh vào mọi công cụ xử lý âm thanh số. Người thiết kế có thể xem toàn cảnh hệ thống âm thanh, bao gồm các khối xử lý và định tuyến, chỉ trên một màn hình.

Ma trận trộn mạnh mẽ và linh hoạt trong DMP 128 Plus

Các mẫu DMP 128 Plus, DMP 128 Plus C và DMP 128 Plus C AT cung cấp ma trận trộn 52×48, cho phép định tuyến độc lập 12 ngõ vào analog, 8 ngõ vào aux, 16 ngõ vào bus mở rộng, 8 kênh VoIP và 16 đường virtual return đến 8 ngõ ra analog, 8 ngõ ra aux, 16 ngõ ra bus mở rộng và 16 đường virtual send. Các mẫu AT (DMP 128 Plus AT, DMP 128 Plus C AT và DMP 128 Plus C V AT) mở rộng ma trận lên 84×48, bổ sung tối đa 48 ngõ vào Dante và 24 ngõ ra Dante để định tuyến một cách linh hoạt hơn.

Mở rộng định tuyến giữa hai bộ xử lý ProDSP

Cổng mở rộng DMP EXP cho phép kết nối hai thiết bị DMP 128 Plus qua một dây CAT 6 có chống nhiễu, tạo thành bus âm thanh số hai chiều 16 kênh ở chuẩn 24-bit/48 kHz. Điều này mở rộng khả năng xử lý và định tuyến, cho phép kết hợp hai bộ xử lý thành một hệ thống mạnh hơn. Cổng mở rộng cũng có mặt trên các matrix switcher DTP CrossPoint, giúp bổ sung thêm kênh âm thanh, automixing, AEC và VoIP tùy từng phiên bản.

Dante Audio Networking

Các mẫu DMP 128 Plus AT hỗ trợ Dante với khả năng truyền tải mở rộng, tương thích Dante Domain Manager và hoạt động qua mạng LAN chuẩn. Mỗi thiết bị có thể gửi 24 kênh và nhận 48 kênh âm thanh Dante. Bộ switch Gigabit 4 cổng tích hợp cho phép liên kết nhiều bộ xử lý hoặc các giao diện AXI Dante thành ma trận lớn hơn. Thiết bị cũng hỗ trợ mạng Dante primary/redundant và AES67, với cấu hình thông qua Dante Controller kết hợp DSP Configurator.

FlexInput trên các mẫu DMP 128 AT

Ở các phiên bản Dante, 12 ngõ vào analog hỗ trợ FlexInput, cho phép chọn tín hiệu Dante thay thế cho tín hiệu mic/line. Điều này giúp thiết bị xử lý âm thanh từ các thiết bị Dante như AXI 22 AT hoặc AXI 44 AT ở bất kỳ vị trí nào trên mạng, đồng thời áp dụng đầy đủ các tính năng DSP, kể cả AEC, cho các kênh Dante.

Automixer thông minh

DMP 128 Plus sở hữu automixer hỗ trợ tối đa 8 nhóm micro, với hai chế độ: gated và gain sharing. Các tham số như ngưỡng gating, mức giảm tín hiệu hay thời gian trễ đều có thể tinh chỉnh. Khi số micro hoạt động tăng gấp đôi, hệ thống tự giảm gain đồng đều để tránh tăng âm lượng tổng và hạn chế phản hồi âm. Chế độ gain sharing giữ tất cả micro luôn bật nhưng tự điều chỉnh gain theo thời gian thực để duy trì mức khuếch đại ổn định và âm thanh tự nhiên.

Acoustic Echo Cancellation (AEC)

Bốn mẫu DMP 128 Plus C được trang bị AEC chất lượng cao dành cho ứng dụng hội nghị. Chúng cung cấp 12 kênh AEC độc lập và tùy chọn khử nhiễu. AEC phải xử lý nhiều tình huống khó như double-talk hoặc micro không dây gần người nói, nhưng thuật toán nâng cao của Extron giúp hội thoại luôn rõ ràng và tự nhiên. DSP Configurator hỗ trợ thiết lập AEC dễ dàng, kèm hiển thị thời gian thực các thông số ERL, ERLE và TER, cùng cảnh báo nếu hệ thống vận hành ngoài ngưỡng tối ưu.

Khả năng VoIP

Các mẫu DMP 128 Plus C V và C V AT tích hợp tối đa 8 đường VoIP SIP 2.0 với codec wideband. Các đường này có thể cấu hình làm số máy riêng hoặc dùng chung cho hệ thống hội nghị. Một thiết bị V có thể phục vụ một phòng hoặc làm “VoIP farm” cho tối đa 8 phòng.

Tùy chọn điều khiển linh hoạt

Mỗi thiết bị hỗ trợ cổng ACP để sử dụng các bảng điều khiển âm thanh Extron trong hệ thống không cần bộ điều khiển trung tâm. Bên cạnh đó, DMP 128 Plus có thể điều khiển và cấu hình qua RS-232, Ethernet hoặc USB. Các cổng digital I/O cho phép kích hoạt ngoài như bật/tắt micro hoặc mute.

Đặc điểm của Bộ xử lý tín hiệu Extron DMP 128 Plus

Hệ thống xử lý âm thanh DMP 128 Plus

6 phiên bản với 12 ngõ vào mic/line và 8 ngõ ra – DMP 128 Plus hỗ trợ định tuyến và quản lý tín hiệu cho nhiều hệ thống âm thanh khác nhau. Thiết bị gồm 12 đầu vào mức mic/line (8 cổng hỗ trợ phantom 48V) và có thể trộn/định tuyến đến 8 ngõ ra mức line.

• Ngõ vào: 12 cổng cân bằng/không cân bằng, dùng jack 3.5 mm hoặc chân captive screw 3–6 cực
• Ngõ ra: 8 cổng line cân bằng/không cân bằng, jack 3.5 mm hoặc captive screw 6 cực

12 kênh AEC – chỉ có trên phiên bản C

Bốn mẫu DMP 128 Plus C tích hợp 12 kênh AEC độc lập và bộ khử nhiễu. Công nghệ AEC của Extron giúp triệt vọng nhanh, hiệu quả trong môi trường hội họp phức tạp, kể cả khi có hiện tượng double-talk hoặc sử dụng micro không dây.

• Được chứng nhận cho Microsoft Teams Rooms
• Được chứng nhận cho Zoom Rooms
• Kiểm chứng tương thích với Logitech RoomMate (mẫu C)

Giao tiếp USB Audio có cấu hình linh hoạt

Tất cả phiên bản đều có giao diện USB Audio, dễ kết nối với PC chạy soft codec. Cấu hình I/O khả dụng: 0x8, 2×6, 4×4, 6×2, 8×0, tùy nhu cầu ưu tiên đầu vào hay đầu ra.

Dante – chỉ có trên phiên bản AT

Các mẫu AT hỗ trợ Dante với quản lý qua Dante Domain Manager và tiêu chuẩn AES67:

• Gửi ra 24 kênh audio 24-bit/48kHz
• Nhận 48 kênh từ mạng Dante
• Switch Gigabit 4 cổng tích hợp, cho phép liên kết trực tiếp nhiều thiết bị DMP/AXP mà không cần switch ngoài

Tính năng VoIP – trên mẫu C V và C V AT

Hỗ trợ tối đa 8 line VoIP theo giao thức SIP 2.0 (RFC 3261):

• Cấu hình qua giao diện web tích hợp
• Điều khiển độc lập: mức âm, mute, giữ máy, kết thúc cuộc gọi
• Ghi log SIP ngay trên thiết bị
• Hỗ trợ codec chuẩn, codec wideband và ưu tiên codec
• QoS lớp 2/3, TLS, SRTP
• Hỗ trợ NAT Traversal (STUN, TURN, ICE)
• Hỗ trợ VLAN 802.1Q

Điều khiển trực quan

• Tương thích với bảng điều khiển âm thanh ACP của Extron
• Hỗ trợ macro để gửi chuỗi lệnh đến thiết bị nội bộ hoặc thiết bị khác qua LAN

Aux I/O đa chức năng

Các ngõ Aux có thể cấu hình thành:

• Trình phát file âm thanh
• USB Audio
• VoIP (trên mẫu V)

USB/VoIP có thể gán cho bất kỳ Aux In/Out, hoạt động như bus gửi/nhận tín hiệu.

Xử lý âm thanh nâng cao

• Xử lý đầy đủ trên 8 ngõ ra analog và 16 ngõ ra Dante/Expansion
• Một thiết bị có thể thiết lập tối đa 24 vùng loa
• Ma trận trộn lớn:

• • Mẫu thường & C & C AT: 52×48

  • Mẫu AT & C AT & C V AT: 84×48

Hỗ trợ:

• 16 vòng xử lý ảo
• 8 trình phát file (hỗ trợ WAV, MP3, WMA, AIFF, AAC, RAW)
• Độ trễ thấp, đồng bộ tốt với hình ảnh
• Bộ xử lý Gain thích ứng
• FlexInput: 12 ngõ vào có thể chuyển đổi giữa analog/Dante
• Cổng mở rộng liên kết 2 thiết bị qua CAT6 (16 kênh 2 chiều)

Automixer và xử lý DSP

• Automixer 8 nhóm, hỗ trợ chế độ gated và gain-sharing
• DSP 64-bit floating-point cho độ chi tiết cao và tránh clipping
• Phantom 48V cho 8 ngõ đầu vào đầu
• Bộ chuyển đổi AD/DA 24-bit/48kHz chuẩn phòng thu

Phần mềm DSP Configurator

• Môi trường đồ họa trực quan, hiển thị toàn bộ routing & xử lý trong một cửa sổ
• Device Manager quản lý nhiều thiết bị, theo phòng hoặc khu vực
• Hỗ trợ copy/paste block xử lý
• Tính năng Building Blocks cho cấu hình nhanh
• Chế độ Live và Emulate
• 32 preset có thể lưu
• 8 cổng Digital In và 16 Digital Out để nhận/trả tín hiệu điều khiển
• Thiết kế ma trận 3 tầng: output, virtual và expansion
• Group Controls cho gain/mute/loudness/Bass/Treble theo nhóm
• Điều chỉnh giới hạn phần mềm để tránh tăng/giảm âm lượng quá mức
• SpeedNav – điều hướng hoàn toàn bằng bàn phím

Kết nối và giám sát

• Đèn LED báo tín hiệu và clipping cho từng ngõ
• Cổng USB cấu hình phía trước
• Điều khiển và giám sát qua Ethernet bằng TCP/IP

Bố trí và mô hình ứng dụng

Sơ đồ 12 kênh AEC – xử lý tiếng vọng chính xác và độc lập

Giải pháp cho phòng họp hiện đại

Hội nghị truyền hình quy mô lớn

Phòng đào tạo với màn hình kép

Sơ đồ thiết kế tổng quan

Ứng dụng thực tế của DMP 128 Plus

• Hệ thống hội nghị truyền hình chuyên nghiệp.
• Phòng học, phòng đào tạo tích hợp AV.
• Trung tâm điều khiển, giám sát và vận hành.
• Nhà thờ, sân khấu, rạp hát quy mô vừa và lớn.
• Phòng họp công ty, hội trường, văn phòng chính phủ.
