Sò công suất là gì? Đặc điểm, phân loại và ứng dụng

Sò công suất là linh kiện trực tiếp tham gia khuếch đại hoặc đóng ngắt dòng điện lớn tại tầng đầu ra của amply, cục đẩy và nhiều thiết bị âm thanh. Hiểu đúng linh kiện này giúp người dùng đánh giá thiết bị chính xác hơn, tránh quan niệm rằng cứ nhiều sò là công suất càng lớn. Dưới góc nhìn kỹ thuật, SAVIAUDIO sẽ giải thích đặc điểm, cách phân loại, vai trò và những lưu ý quan trọng khi kiểm tra hoặc thay thế sò công suất.

Sò công suất là gì?

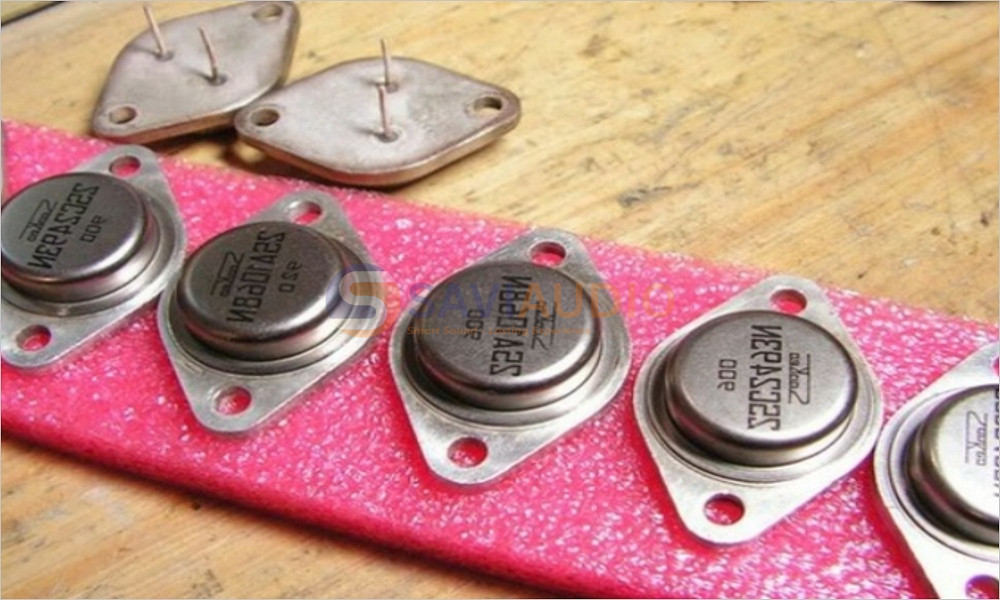

Sò công suất là gì? Đây là cách gọi phổ biến tại Việt Nam của transistor công suất, thường được bố trí ở tầng khuếch đại đầu ra của amply hoặc cục đẩy. Linh kiện nhận tín hiệu điều khiển từ tầng trước để điều tiết dòng điện lớn hơn cấp cho loa. Tùy thiết kế mạch, sò công suất có thể là transistor BJT, MOSFET hoặc phần tử công suất được tích hợp trong module khuếch đại.

Đặc điểm của sò công suất

Sò công suất có khả năng làm việc với dòng điện, điện áp và mức công suất tiêu tán lớn hơn transistor tín hiệu thông thường. Linh kiện thường được gắn sát tấm tản nhiệt và kết hợp với quạt làm mát để kiểm soát nhiệt độ khi thiết bị hoạt động. Mỗi loại sò có giới hạn riêng về điện áp, dòng điện, công suất tiêu tán, nhiệt độ mối nối và vùng hoạt động an toàn.

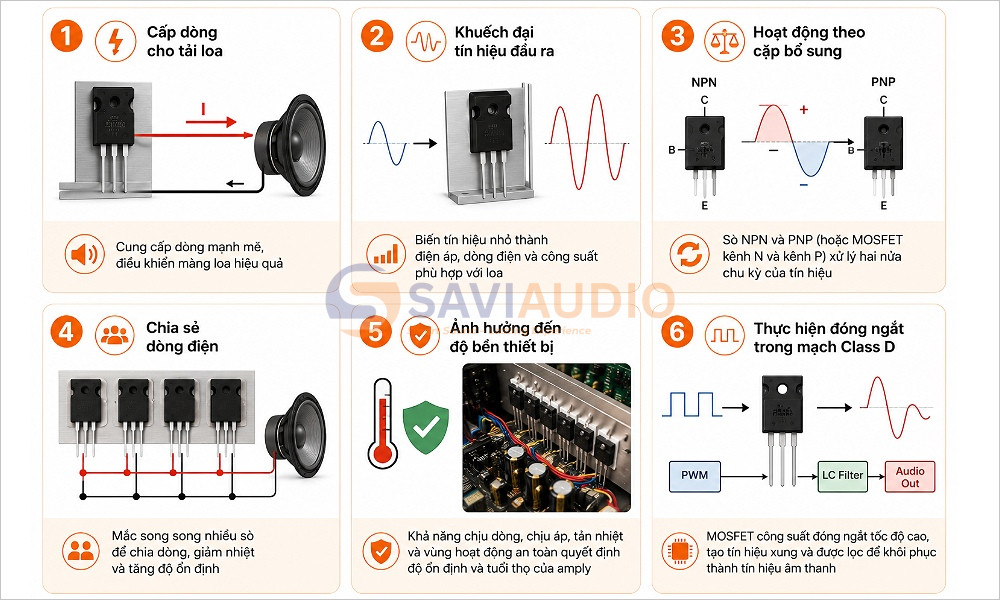

Vai trò của sò công suất trong amply và cục đẩy

Tại tầng đầu ra, sò công suất phối hợp với bộ nguồn, mạch driver, mạch định thiên và hệ thống tản nhiệt để tạo ra tín hiệu đủ mạnh cho loa. Những vai trò quan trọng của linh kiện này gồm:

• Cấp dòng cho tải loa: Sò công suất cung cấp dòng điện cần thiết để điều khiển màng loa, đặc biệt khi thiết bị làm việc với loa có trở kháng thấp hoặc yêu cầu công suất lớn.
• Khuếch đại tín hiệu đầu ra: Tín hiệu nhỏ từ tầng tiền khuếch đại và tầng driver được sò xử lý thành tín hiệu có điện áp, dòng điện và công suất phù hợp với loa.
• Hoạt động theo cặp bổ sung: Trong mạch đẩy kéo Class B hoặc Class AB, sò NPN và PNP hoặc MOSFET kênh N và kênh P thường phối hợp xử lý hai nửa chu kỳ của tín hiệu.
• Chia sẻ dòng điện: Nhiều sò có thể được mắc song song nhằm phân chia dòng tải, giảm áp lực nhiệt trên từng linh kiện và tăng khả năng vận hành ổn định.
• Ảnh hưởng đến độ bền thiết bị: Khả năng chịu dòng, chịu áp, tản nhiệt và vùng hoạt động an toàn của sò tác động trực tiếp đến mức độ ổn định của amply khi hoạt động lâu hoặc kéo tải nặng.
• Thực hiện đóng ngắt trong mạch Class D: MOSFET công suất có thể hoạt động như công tắc tốc độ cao, tạo tín hiệu xung trước khi được mạch lọc đầu ra khôi phục thành tín hiệu âm thanh.

Cách phân loại sò công suất phổ biến

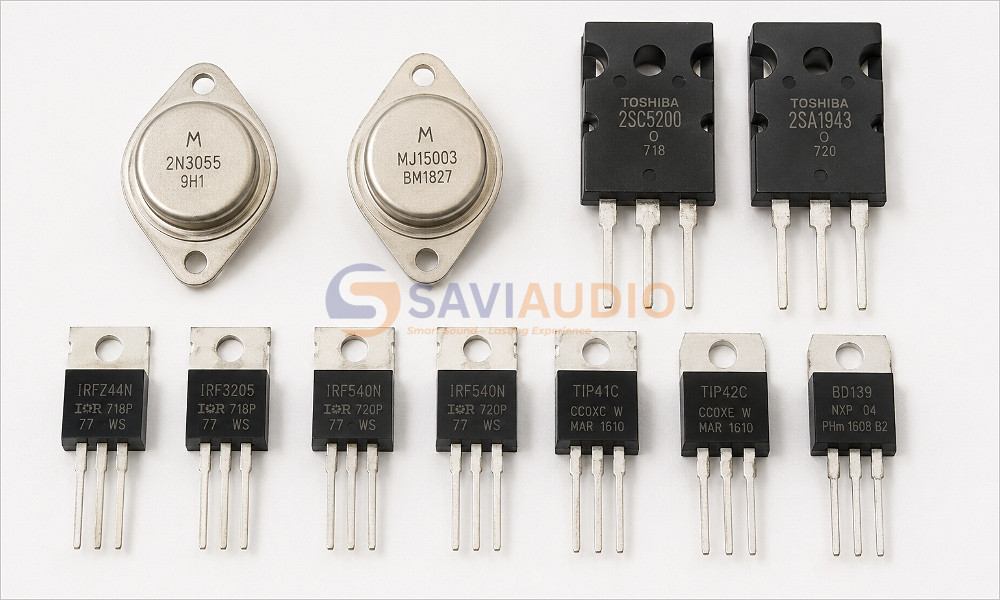

Phân loại theo kiểu dáng bên ngoài

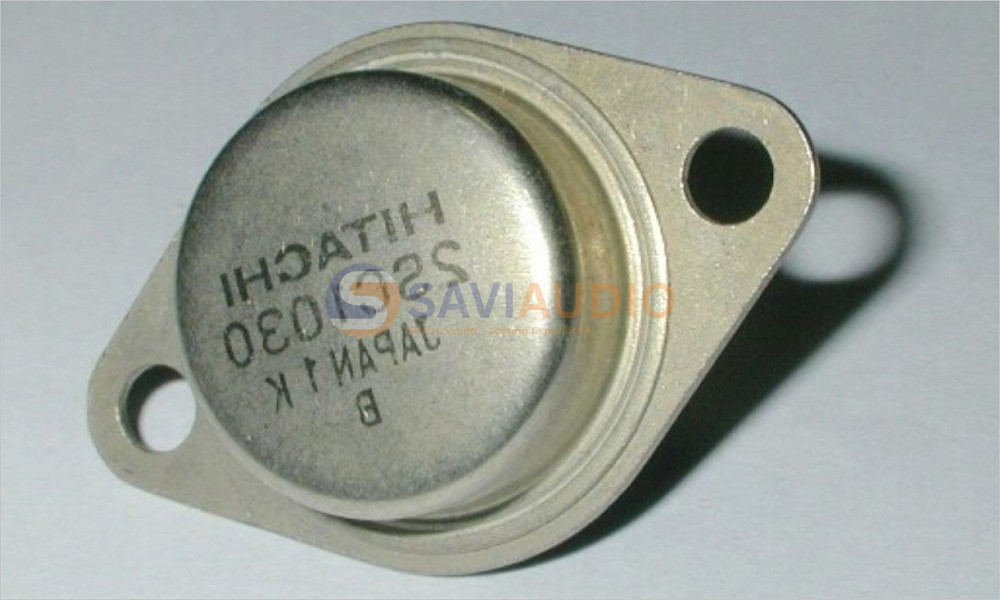

Sò công suất dạng tròn thường sử dụng vỏ kim loại kiểu TO-3, có hai vị trí bắt vít để cố định vào tản nhiệt. Dạng chữ nhật dẹt phổ biến hơn trên thiết bị hiện đại, gồm các kiểu vỏ như TO-220, TO-247, TO-3P hoặc TO-264. Kiểu dáng ảnh hưởng đến cách lắp đặt, diện tích tiếp xúc và khả năng truyền nhiệt nhưng không thể dùng riêng để kết luận chất lượng linh kiện.

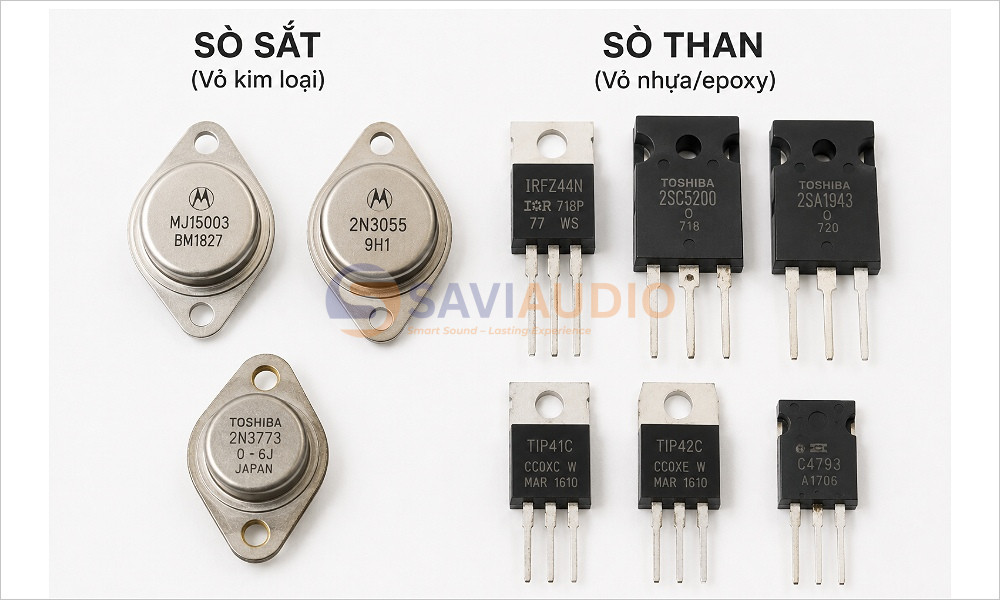

Phân loại theo chất liệu vỏ

Thợ kỹ thuật thường gọi linh kiện vỏ kim loại là sò sắt, còn loại được đúc bằng nhựa hoặc epoxy cách điện là sò than. Đây chủ yếu là cách gọi theo cấu tạo vỏ, không phản ánh vật liệu bán dẫn bên trong. Khả năng chịu công suất và độ bền phải được đánh giá bằng mã linh kiện, thông số nhiệt, vùng hoạt động an toàn và điều kiện tản nhiệt thực tế.

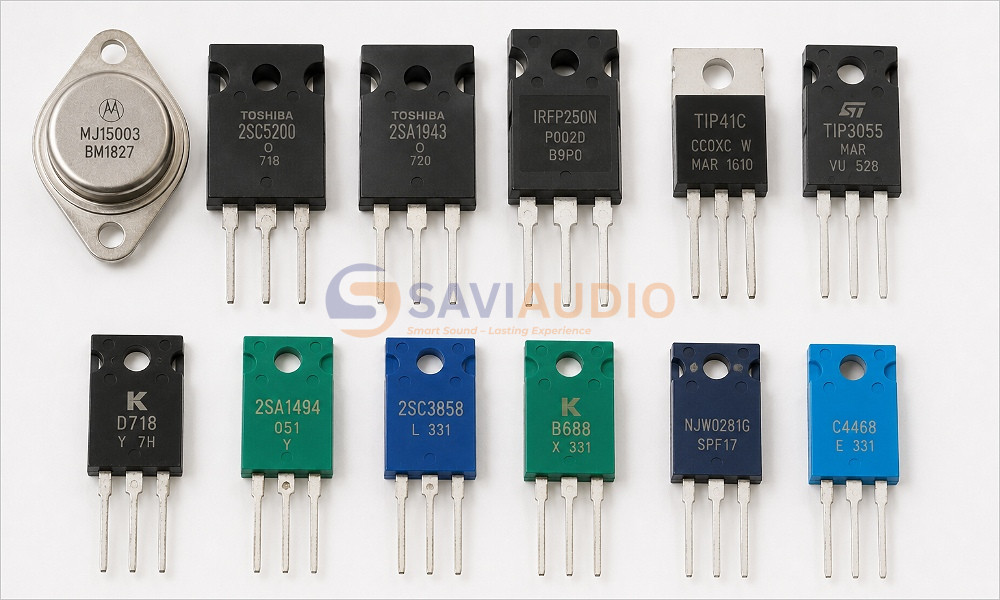

Phân loại theo màu sắc

Sò công suất có thể có vỏ đen, xanh hoặc một số màu khác tùy nhà sản xuất, dòng linh kiện và vật liệu đóng gói. Màu sắc không phải tiêu chuẩn kỹ thuật để xác định công suất, chất lượng hay nguyên lý hoạt động. Khi kiểm tra, người dùng cần dựa vào mã in trên thân sò, logo nhà sản xuất, kiểu chân và tài liệu thông số tương ứng.

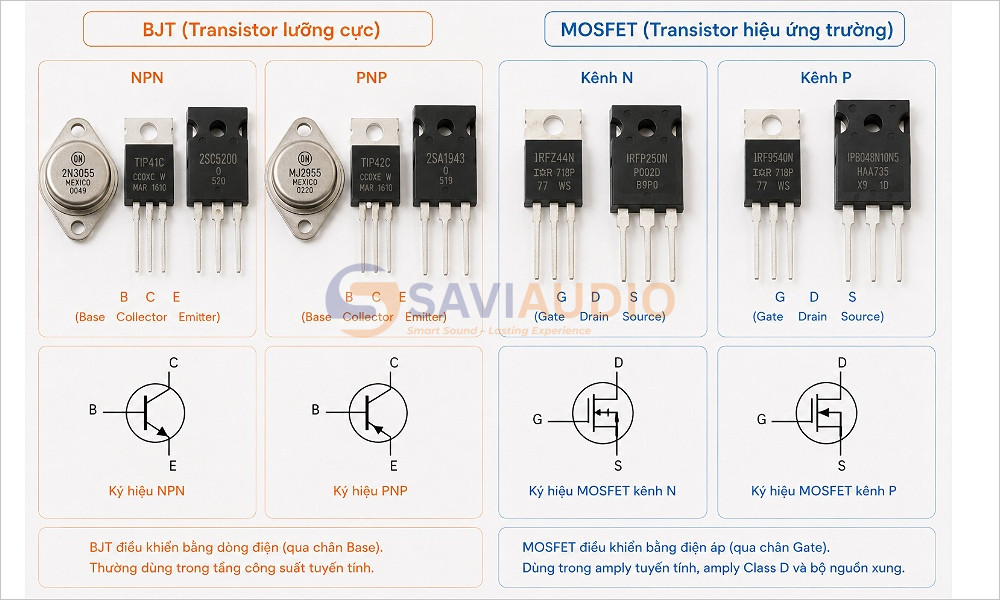

Phân loại theo nguyên lý hoạt động

BJT là transistor điều khiển bằng dòng điện, gồm hai loại chính là NPN và PNP với các chân base, collector và emitter. MOSFET được điều khiển bằng điện áp, gồm kênh N và kênh P với các chân gate, drain và source. BJT thường xuất hiện trong tầng công suất tuyến tính, còn MOSFET được sử dụng ở cả amply tuyến tính, amply Class D và bộ nguồn xung.

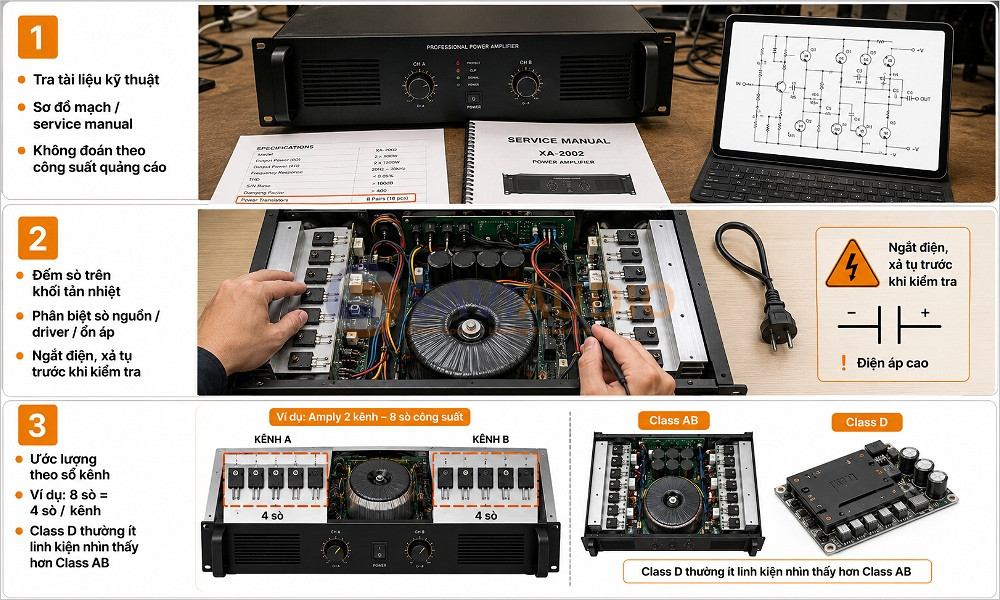

Cách xác định số sò công suất trong amply, cục đẩy

Kiểm tra thông số kỹ thuật của thiết bị

Người dùng nên tra tài liệu kỹ thuật, sơ đồ mạch, hướng dẫn sửa chữa hoặc thông tin do nhà sản xuất công bố. Một số tài liệu ghi rõ số transistor đầu ra trên mỗi kênh, loại linh kiện và cấu trúc khuếch đại. Không nên suy đoán số sò chỉ từ công suất quảng cáo vì cùng một mức công suất có thể được tạo ra bởi nhiều kiến trúc mạch khác nhau.

Quan sát linh kiện bên trong thiết bị

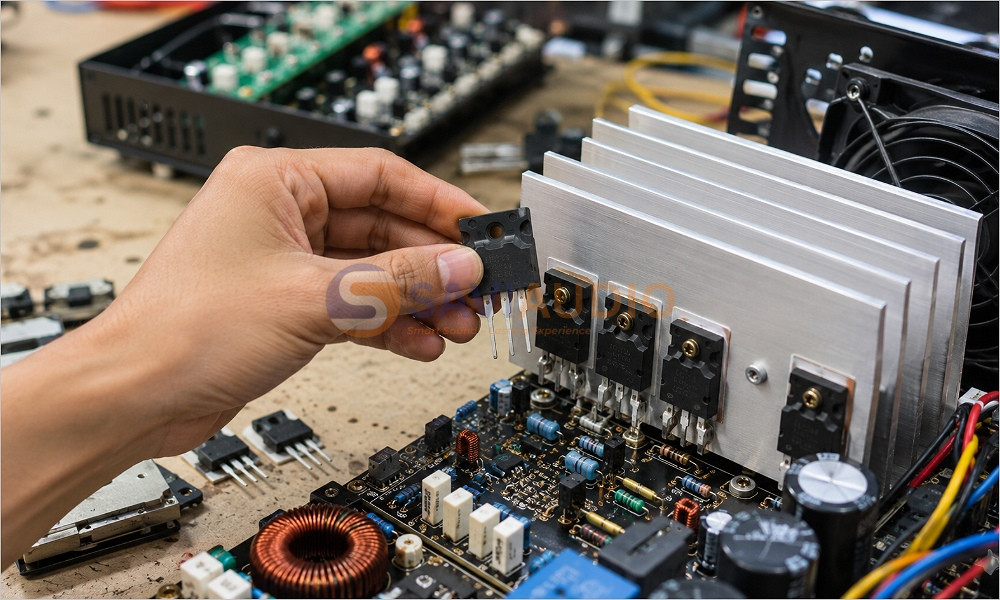

Sò công suất rời thường được bắt trực tiếp vào khối tản nhiệt lớn ở hai bên hoặc phía sau thiết bị. Khi đếm, cần phân biệt transistor đầu ra với sò nguồn, transistor driver, diode công suất và linh kiện ổn áp. Thiết bị phải được ngắt điện và xả tụ nguồn trước khi kiểm tra vì điện áp nguy hiểm vẫn có thể tồn tại sau khi rút dây nguồn.

Xác định theo công suất và số lượng kênh

Số kênh và công suất đầu ra chỉ giúp ước lượng, không cho kết quả tuyệt đối. Chẳng hạn, cục đẩy hai kênh có tám sò đầu ra có thể bố trí bốn sò cho mỗi kênh, nhưng cách chia còn phụ thuộc cấu trúc mạch. Amply Class D hiện đại có thể dùng module tích hợp hoặc MOSFET nhỏ gọn nên số linh kiện quan sát được ít hơn thiết bị Class AB cùng công suất.

Số lượng sò công suất có quyết định công suất thiết bị không?

Số lượng sò công suất không phải yếu tố duy nhất quyết định công suất của amply hoặc cục đẩy. Công suất đầu ra còn phụ thuộc điện áp nguồn, khả năng cấp dòng của biến áp hoặc nguồn xung, trở kháng tải, cấu trúc mạch, hiệu suất khuếch đại, thông số của từng transistor và giới hạn tản nhiệt.

Việc mắc nhiều sò song song có thể giúp chia sẻ dòng điện, giảm công suất tiêu tán trên từng linh kiện và tăng biên độ an toàn khi kéo loa trở kháng thấp. Tuy nhiên, lợi ích này chỉ đạt được khi mạch driver, điện trở cân bằng, bộ nguồn, đường mạch và hệ thống làm mát được thiết kế phù hợp.

Hai thiết bị có cùng số sò vẫn có thể tạo ra công suất RMS hoàn toàn khác nhau. Vì vậy, người mua nên ưu tiên công suất liên tục được đo tại mức trở kháng cụ thể, độ méo tổng, đáp tuyến tần số và khả năng vận hành lâu dài thay vì chỉ so sánh số lượng sò.

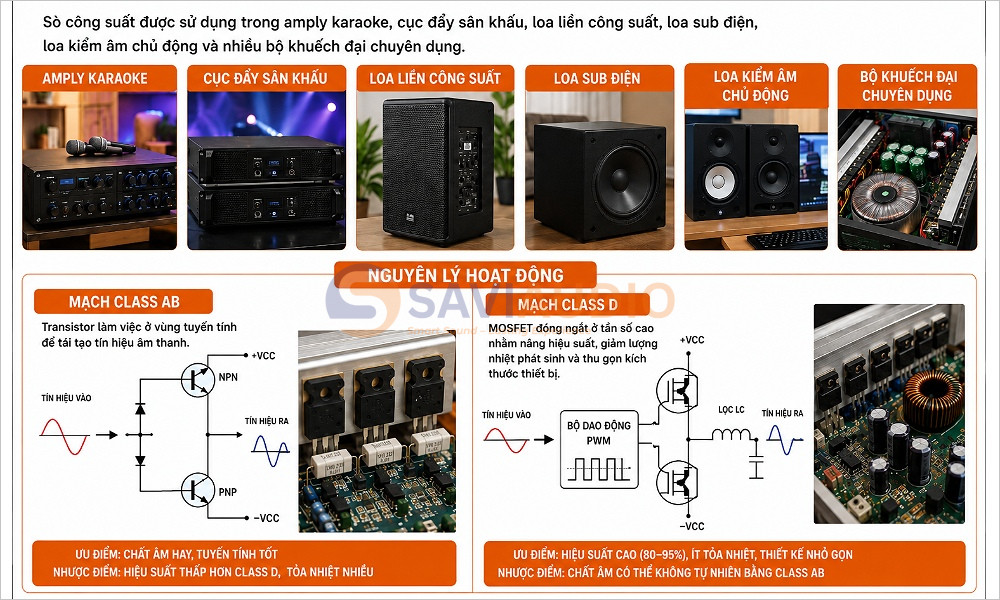

Ứng dụng của sò công suất trong hệ thống âm thanh

Sò công suất được sử dụng trong amply karaoke, cục đẩy sân khấu, loa liền công suất, loa sub điện, loa kiểm âm chủ động và nhiều bộ khuếch đại chuyên dụng. Trong mạch Class AB, transistor làm việc ở vùng tuyến tính để tái tạo tín hiệu âm thanh. Với mạch Class D, MOSFET đóng ngắt ở tần số cao nhằm nâng hiệu suất, giảm lượng nhiệt phát sinh và thu gọn kích thước thiết bị.

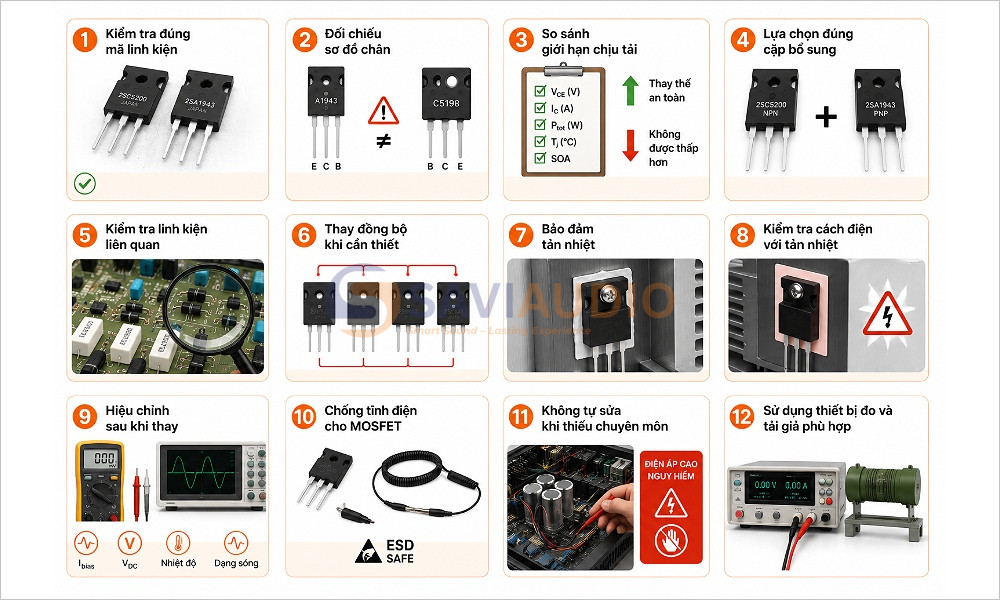

Những lưu ý khi lựa chọn và thay sò công suất

Thay sò không đúng loại có thể làm thiết bị méo tiếng, quá nhiệt, cháy cầu chì hoặc hỏng lại ngay khi kết nối loa. Trước khi sửa chữa, cần kiểm tra toàn bộ tầng công suất và tuân thủ các nguyên tắc sau:

• Kiểm tra đúng mã linh kiện: Nên sử dụng đúng mã sò ban đầu hoặc linh kiện thay thế đã được đối chiếu đầy đủ về cấu tạo, cực tính và thông số điện.
• Đối chiếu sơ đồ chân: Các transistor có hình dáng giống nhau chưa chắc có thứ tự chân giống nhau. Lắp sai chân base, collector, emitter hoặc gate, drain, source có thể gây chập mạch.
• So sánh giới hạn chịu tải: Điện áp cực đại, dòng điện cực đại, công suất tiêu tán, nhiệt độ mối nối và vùng hoạt động an toàn của sò thay thế không được thấp hơn yêu cầu của mạch.
• Lựa chọn đúng cặp bổ sung: Mạch đẩy kéo thường yêu cầu cặp NPN và PNP hoặc cặp MOSFET kênh N và kênh P có đặc tính tương thích.
• Kiểm tra linh kiện liên quan: Cần đo transistor driver, điện trở emitter hoặc source, diode định thiên, tụ điện, nguồn cấp và mạch bảo vệ trước khi lắp sò mới.
• Thay đồng bộ khi cần thiết: Nếu nhiều sò mắc song song trên cùng một kênh, kỹ thuật viên có thể phải thay theo cặp hoặc theo nhóm để hạn chế chênh lệch hệ số khuếch đại và khả năng chia dòng.
• Bảo đảm tản nhiệt: Bề mặt tiếp xúc phải sạch, có keo tản nhiệt phù hợp và sử dụng miếng cách điện khi thiết kế yêu cầu. Vít cần được siết đều để tránh cong hoặc nứt vỏ linh kiện.
• Kiểm tra cách điện với tản nhiệt: Một số phần kim loại trên sò được nối trực tiếp với collector hoặc drain. Việc lắp sai miếng cách điện có thể làm chập nguồn qua khối tản nhiệt.
• Hiệu chỉnh sau khi thay: Thiết bị cần được đo dòng tĩnh, điện áp DC đầu ra, nhiệt độ và dạng sóng trước khi thử với loa thật.
• Chống tĩnh điện cho MOSFET: Cổng gate nhạy với phóng điện tĩnh, vì vậy cần sử dụng dụng cụ và quy trình chống tĩnh điện khi cầm, đo hoặc hàn linh kiện.
• Không tự sửa khi thiếu chuyên môn: Tụ nguồn trong amply và cục đẩy có thể tích trữ điện áp nguy hiểm. Việc kiểm tra tầng công suất nên được thực hiện bởi kỹ thuật viên có thiết bị đo và tải giả phù hợp.

Tóm lại, sò công suất là linh kiện quan trọng tại tầng đầu ra, đảm nhiệm việc điều khiển dòng điện lớn để đưa tín hiệu âm thanh đến loa. Loại sò, số lượng sò, bộ nguồn, cấu trúc mạch và khả năng tản nhiệt phải được xem xét đồng thời khi đánh giá một thiết bị. Khi cần lựa chọn amply, cục đẩy hoặc phối ghép hệ thống loa theo đúng công suất và trở kháng, khách hàng có thể liên hệ SAVIAUDIO để được tư vấn cấu hình phù hợp với nhu cầu sử dụng thực tế.
